儀表盤介紹

注：畫布區可無限延長，可拖拽多種圖表進行更豐富的深入分析，資料可視化的最佳展示等待您體驗微程式的報表是以儀表盤爲操作檯。

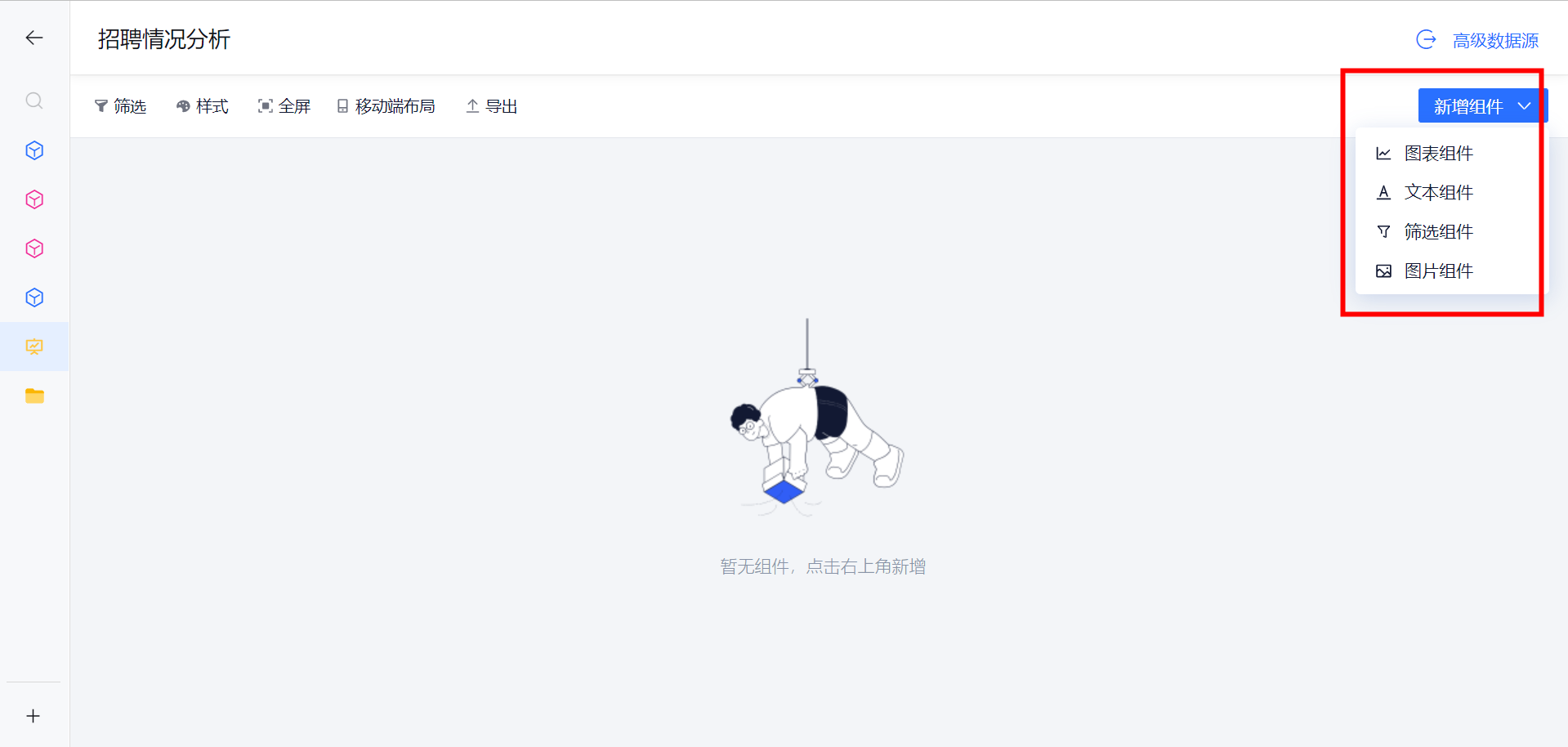

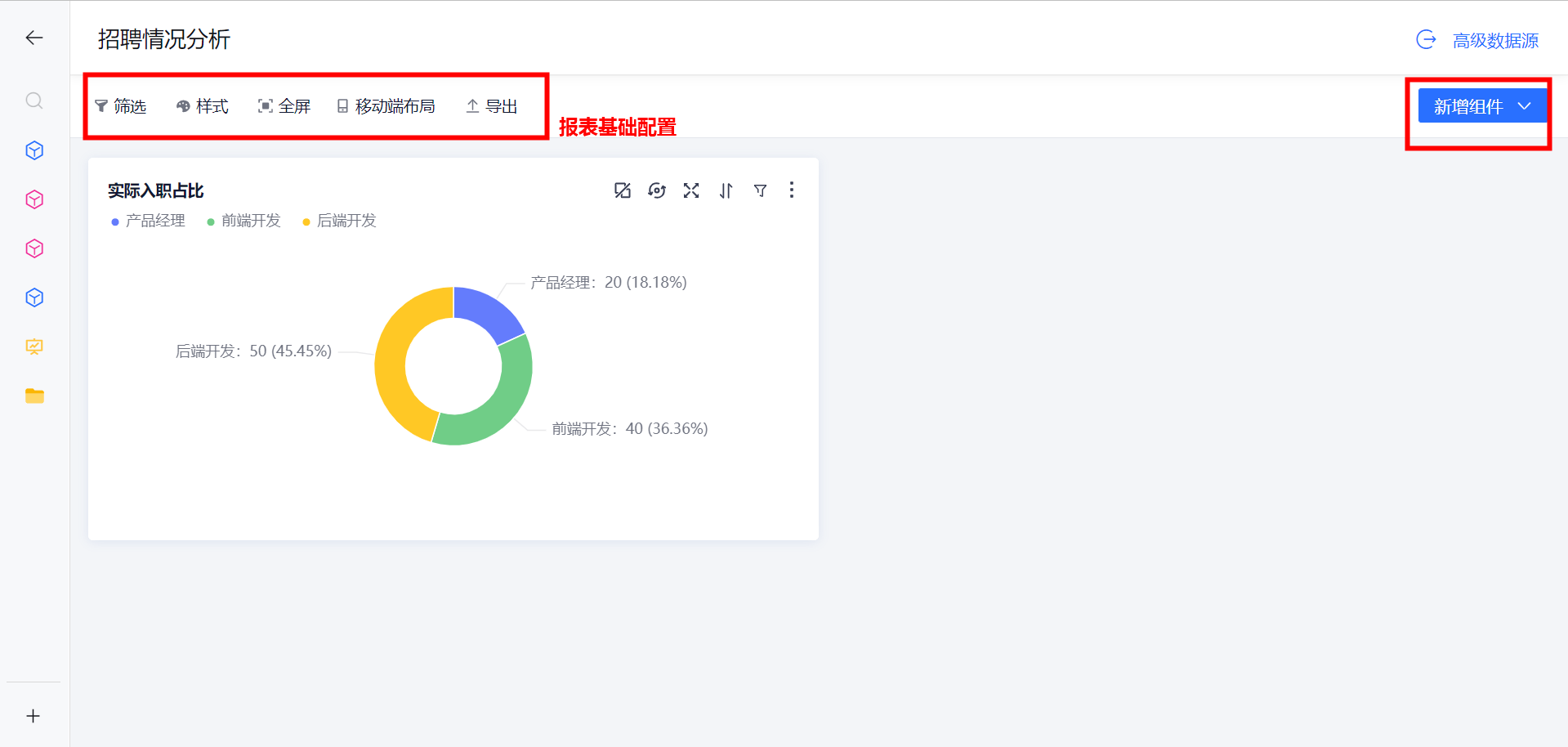

儀表盤分爲以下幾大區域：展示區、組件區、設定區；設定區包括篩選器設定、報表樣式設定；組件區是新增報表組件，組件包括圖表組件、文本組件、篩選組件、圖片組件。

圖表組件

圖表組件用於各類資料可視化場景，共支持16種圖表類型。

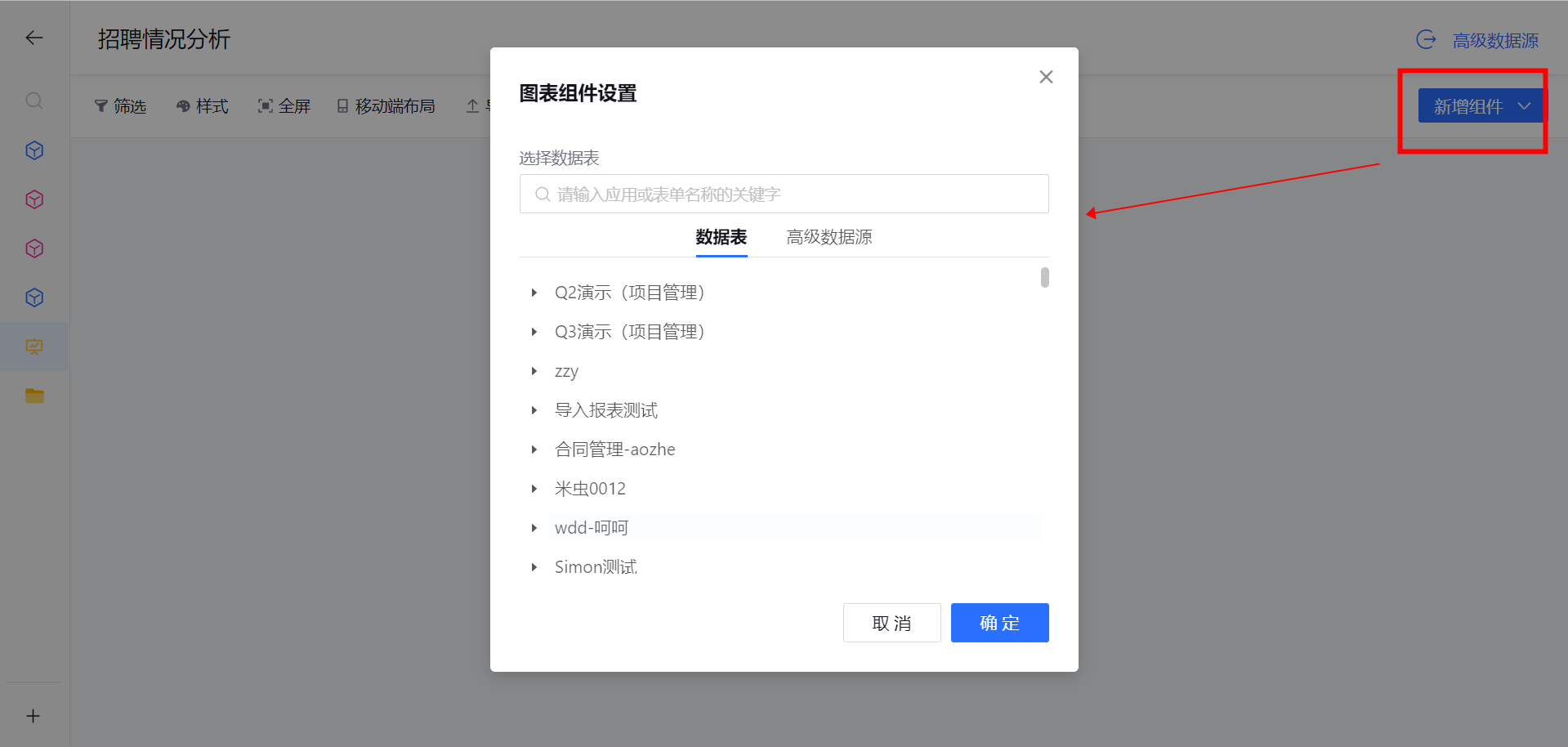

用戶點擊儀表盤右上角的“新增組件”按鈕，選擇“圖表組件”，在選擇資料來源後即可進入到圖表的設定界面。

其中儀表盤的資料來源可選擇資料表（表單）或進階資料來源。

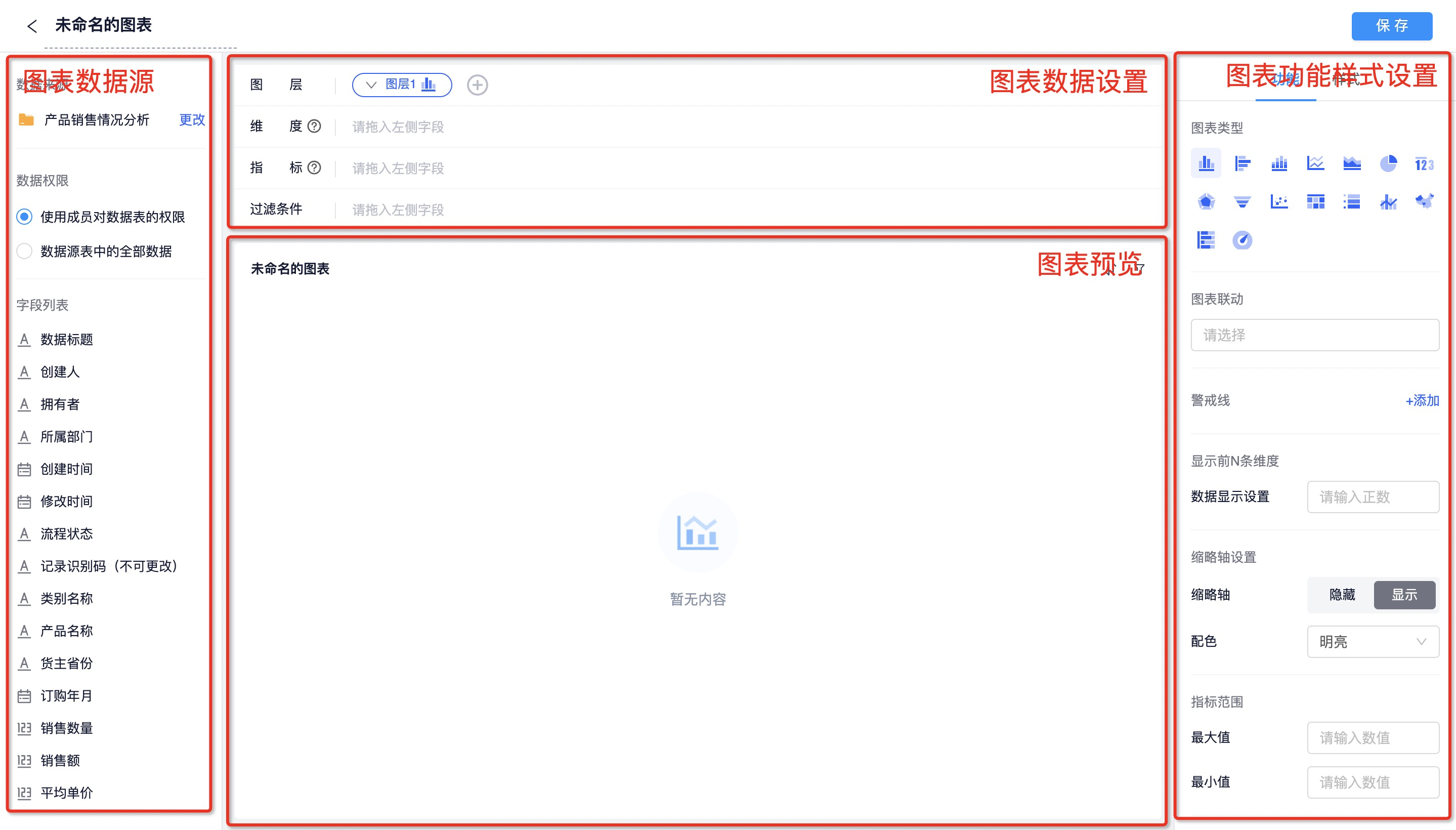

儀表盤設定界面共分爲“圖表資料來源”、“圖表資料設定”、“圖表預覽”、“圖表功能樣式設定”四個區域。用戶可在“圖表資料來源”區更改圖表的資料來源、設定圖表的資料權限、將欄位列表中的欄位拖入到“圖表資料設定”區形成資料可視化的圖表。

用戶可在“圖表功能樣式設定”區進行圖表類型、圖表連動、警戒線、圖表配色等功能樣式設定，並在“圖表預覽”區查看到相應的圖表呈現效果。

文本組件可以新增資料說明。即是對圖表進行文本說明。是一個簡易富文本控制項，可以調整字號，顏色，鏈接，加粗，斜體，對齊方式。

**新增文本組件 **

點擊儀表盤右上角“新增組件”，可選擇新增文本組件至儀表盤。

**編輯文本內容 **

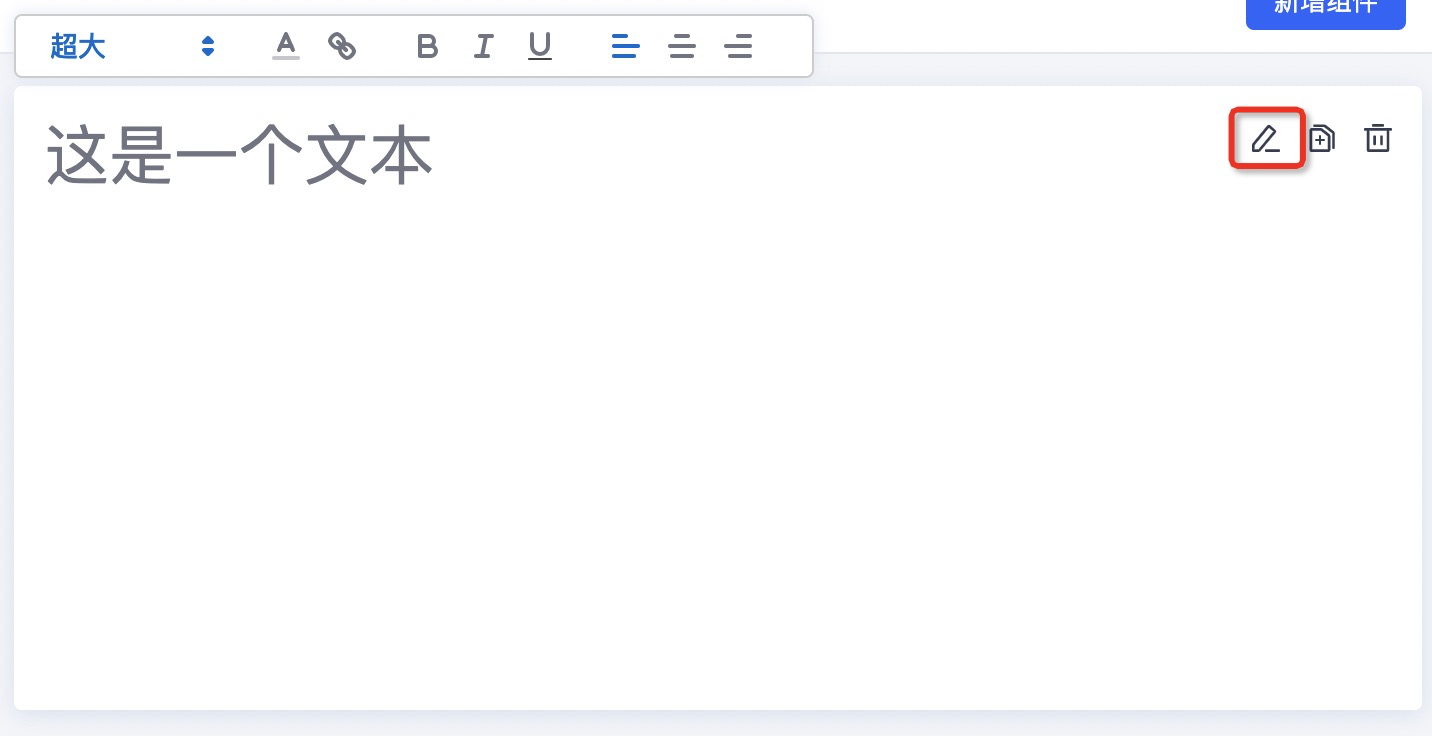

點擊文本組件右上角的“編輯”按鈕，即可對文本組件中的文本內容進行編輯，並可通過文本組件上方的懸浮欄對文本內容進行大小、顏色等樣式設計。

篩選組件用於對產生圖表的資料進行篩選，以控制圖表展示的資料範圍。例如希望圖表只統計今年的訂單，可通過篩選器設定“建立時間=今年”實現。

** 新增篩選組件**

篩選組件分爲兩種類型，分別是固定位置的篩選組件以及自由佈局的篩選組件。

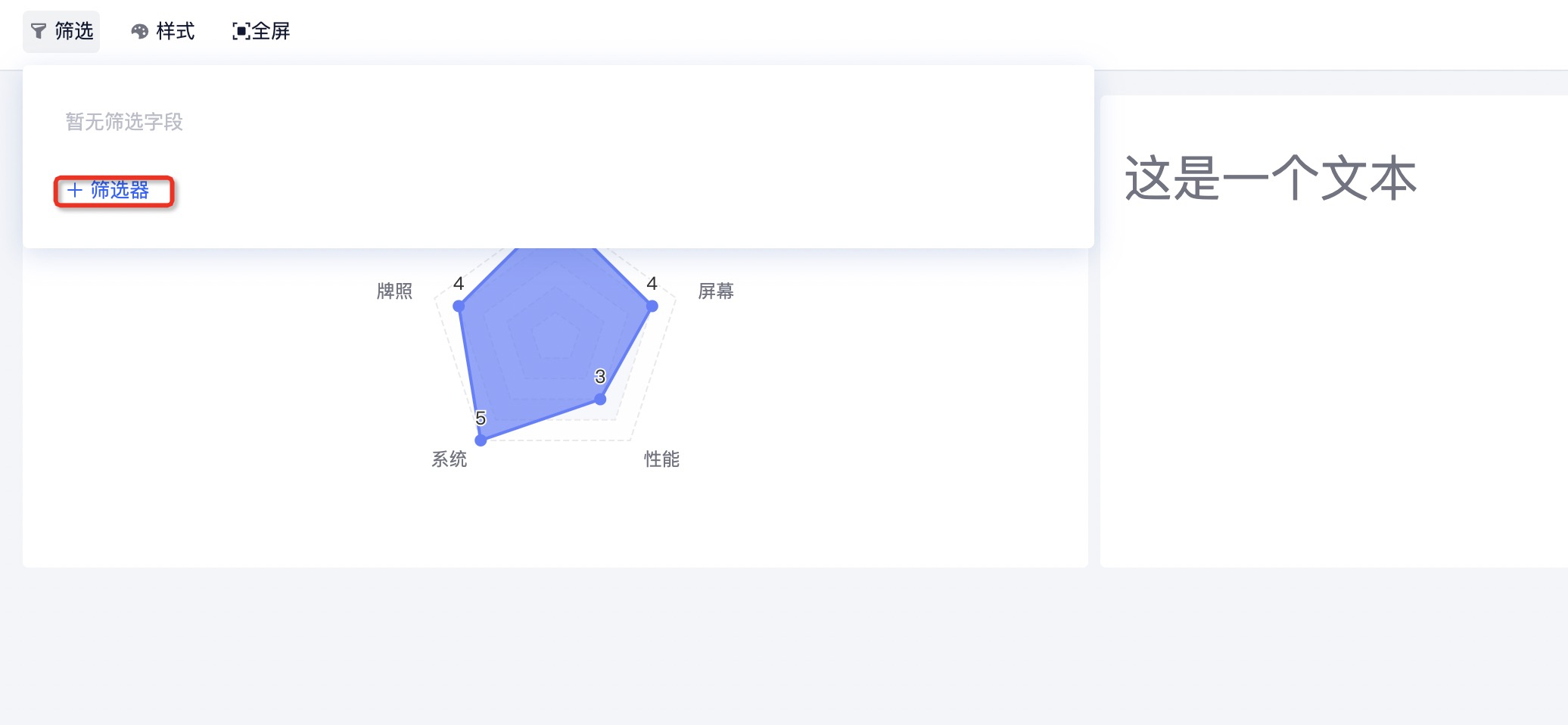

其中固定位置的篩選組件於儀表盤左上角新增以及使用。

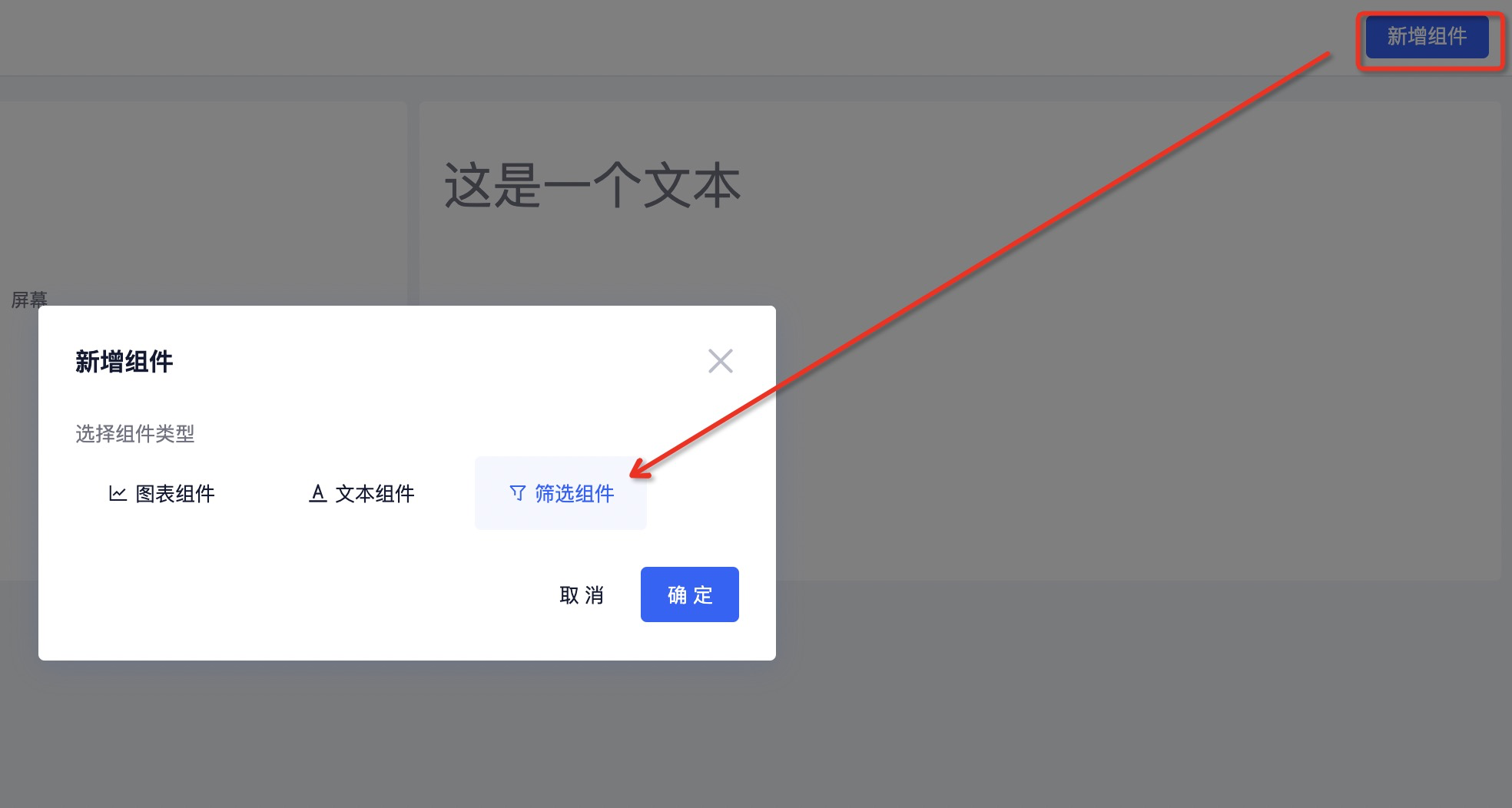

自由佈局的篩選組件通過右上角“新增組件”新增。

篩選組件的設定篩選組件的設定分爲三個區：1.選擇圖表區 2. 設定篩選欄位區 3. 設定篩選邏輯區

選擇圖表區：勾選完圖表後，對應的資料來源都會到設定篩選欄位中。
- 設定篩選欄位區的選擇不同的控制項欄位，對應的設定篩選邏輯區帶出的欄位也不一致。
- 不同資料來源之間，只要欄位類型相同，都可以放在一個篩選器。
- 欄位類型分類包括：文本/字符串類；日期類；數值類。
設定篩選欄位區:可以選擇不同欄位，下面對應的地方會進行過濾，比如選時間欄位，下來框出現的也是時間字段；選了文本欄位，下拉框出現的也是文本欄位。
設定篩選邏輯區：
- 篩選器名稱：可以修改篩選器展示的名稱。
- 篩選方式：只有選擇了時間欄位纔會有篩選方式，支持日期，日期和時間兩種篩選方式。
- 預設值：選擇的欄位類型不同，顯示也不同。比如選了時間欄位，帶出來的有：等於，不等於，範圍，大於，大於等於，小於，小於等於，爲空，不爲空。可以自定義不同時間段：今天，昨天，本週，上週，本月，上月
