業務整合場景示範

使用場景

場景描述	功能點	示範
進銷存中，採購商品產生產生訂單，整合到財務系統並從財務系統獲得付款情況，若付款成功則採購流程完成	標準Rest適配器	示範一
進銷存系統商品採購後，調用銷售系統的服務進行資料對接	Soap 適配器	示範二
金融企業中資料的完整性要求較高，對核心業務的資料需實時做備份；業務處理時直接對備份資料庫的表做增刪改查	Data Table適配器	示範三
考勤專員把xx網絡能源技術股份有限公司的考勤記錄，定時同步到雲6中的recordDemo表單中	Database Sql適配器	示範四
HR系統中，員工管理中的資料實時推送到kafka儲存，運營系統根據需要拉取員工資料	Kafka適配器	示範五

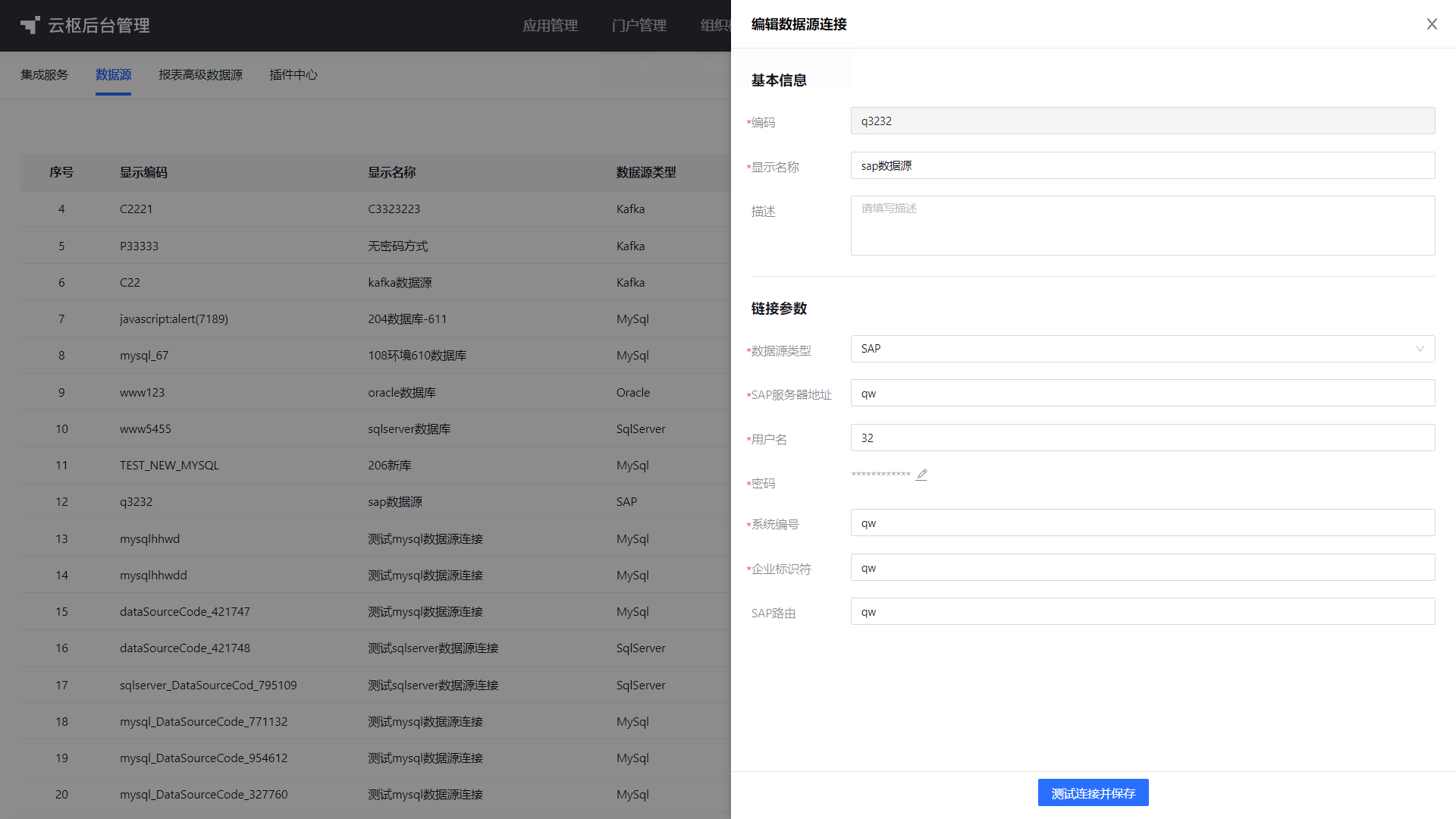

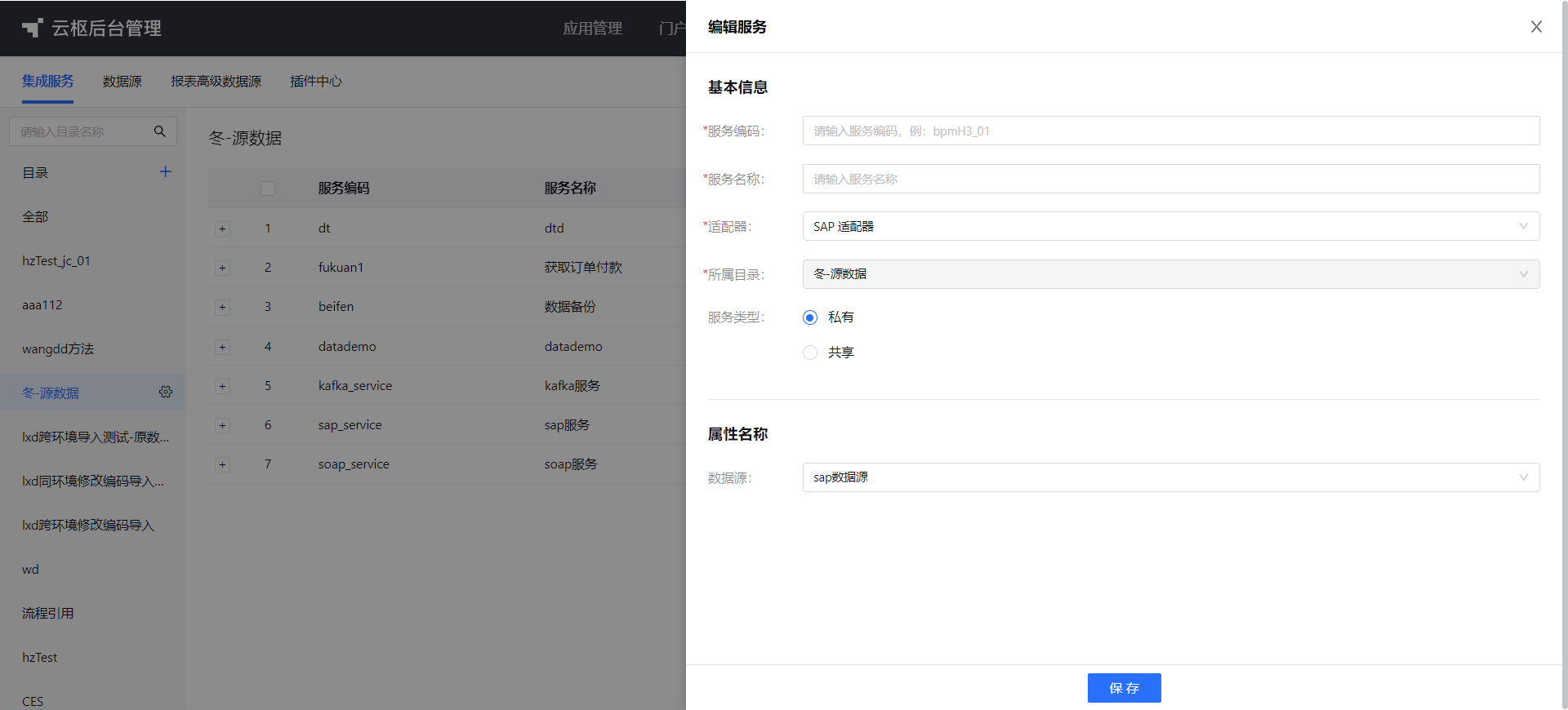

物流系統與客戶的SAP ERP系統對接	SAP 適配器	示範六

適配器對比說明

1、標準Rest適配器、Soap 適配器

都是調用第三方系統的接口，做資料對接

不同點是：當對方系統發佈的服務爲http協議時使用rest適配器，對方發佈的服務爲webservice時使用Soap適配器

2、Data Table適配器、Database Sql適配器

都是使用sql對某個資料庫中的具體表做資料處理

不同點是：Database Sql僅支持查詢資料表的資料做展示，Data Table支持對資料表做增刪改查

場景示範

示範一：標準Rest適配器

Info

進銷存中，採購商品產生產生訂單，整合到財務系統並從財務系統獲得付款情況，若付款成功則採購流程完成

步驟

1、「業務整合」—>「整合服務」—>「新增服務」：新增整合服務方法，選擇標準Rest適配器，輸入服務URL地址，保存成功

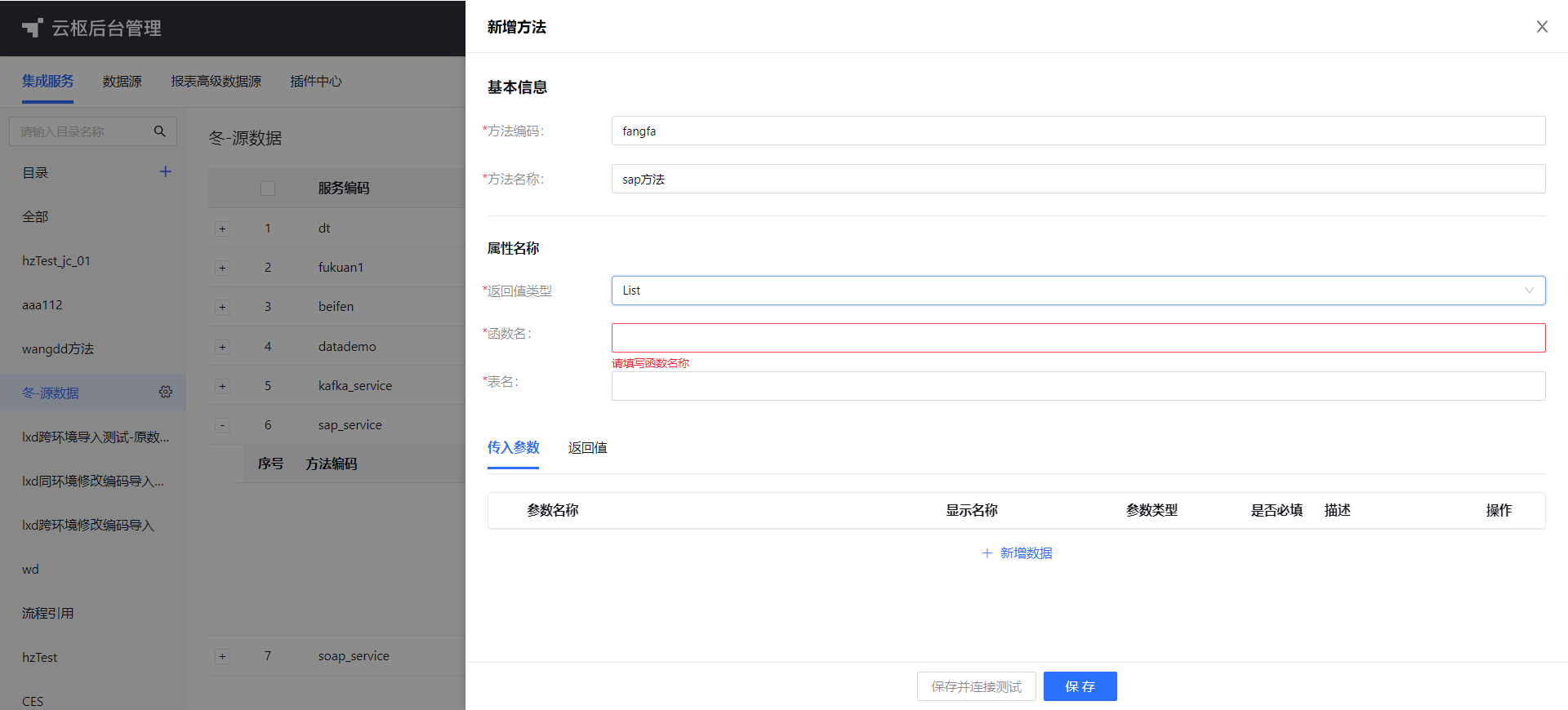

2、在剛剛的表單服務下，新增表單方法

HTTP連接方法：post
Request Body格式：Form-urlencode
傳入參數：訂單編號：dingno.
返回值：付款狀態：payment_status

保存並連接測試，驗證與財務系統的連接情況

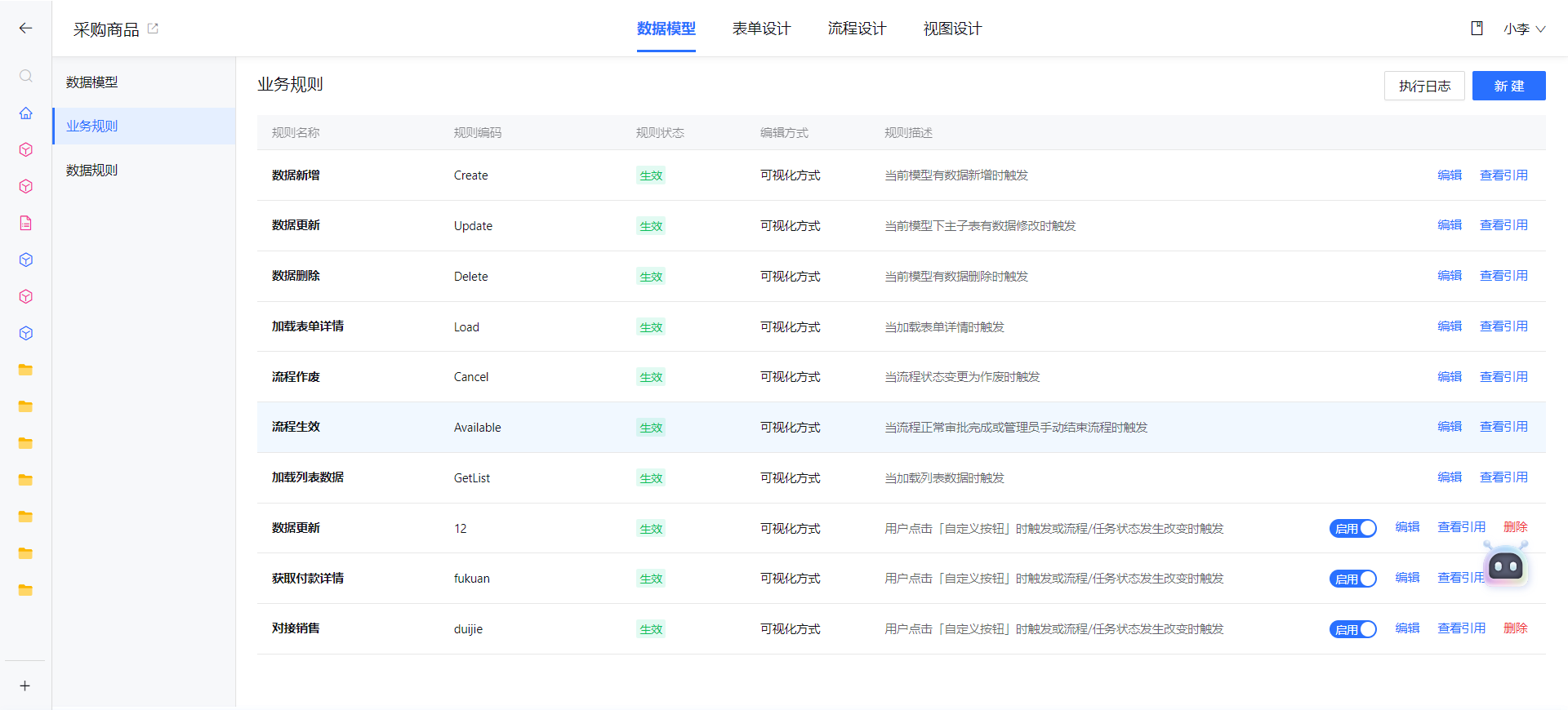

3、【採購商品】中，新增自定義按鈕/流程觸發的表單規則，名稱爲“獲得付款詳情”

新增“表單方法”，選擇剛建立的付款狀態方法

傳入參數：訂單編號=【採購商品】訂單編號
返回值：付款狀態=【採購商品】付款狀態

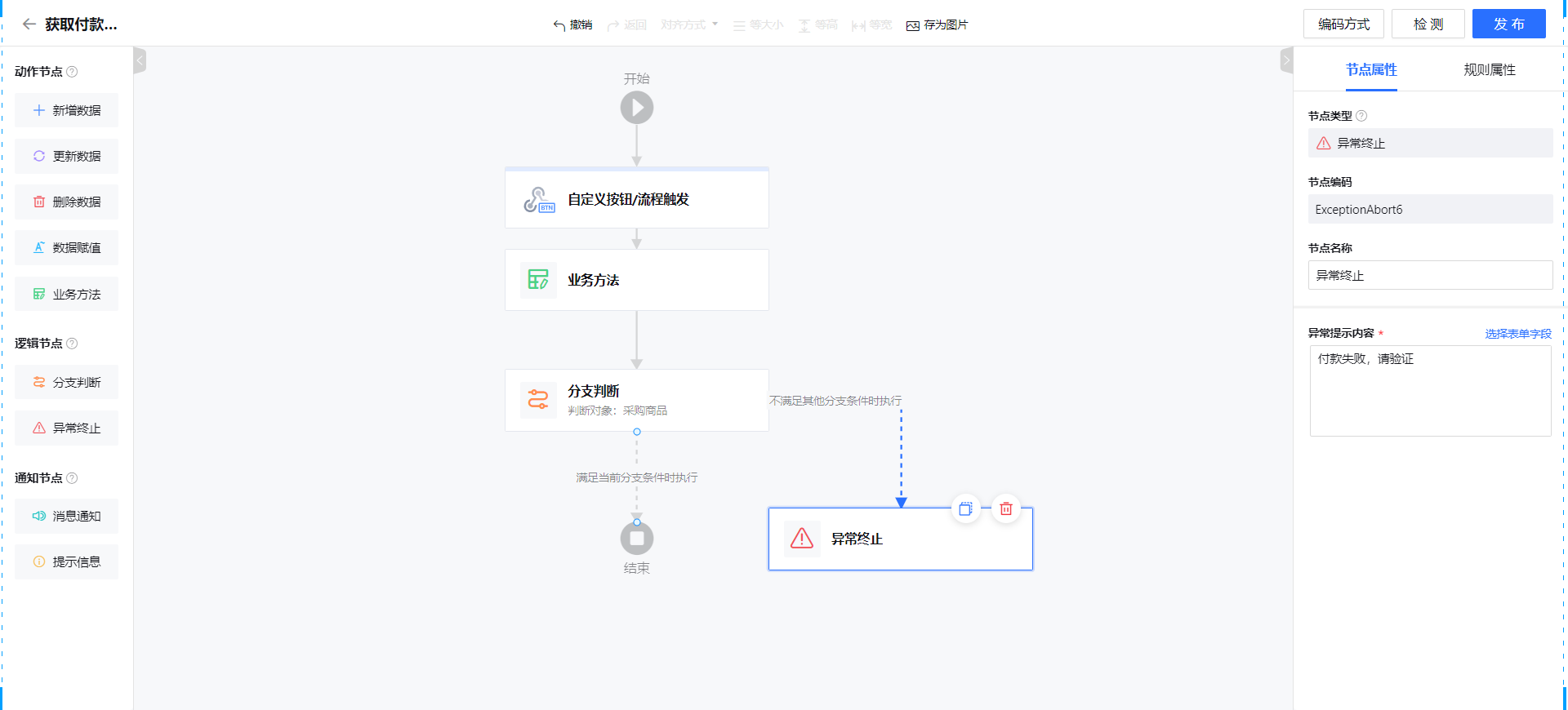

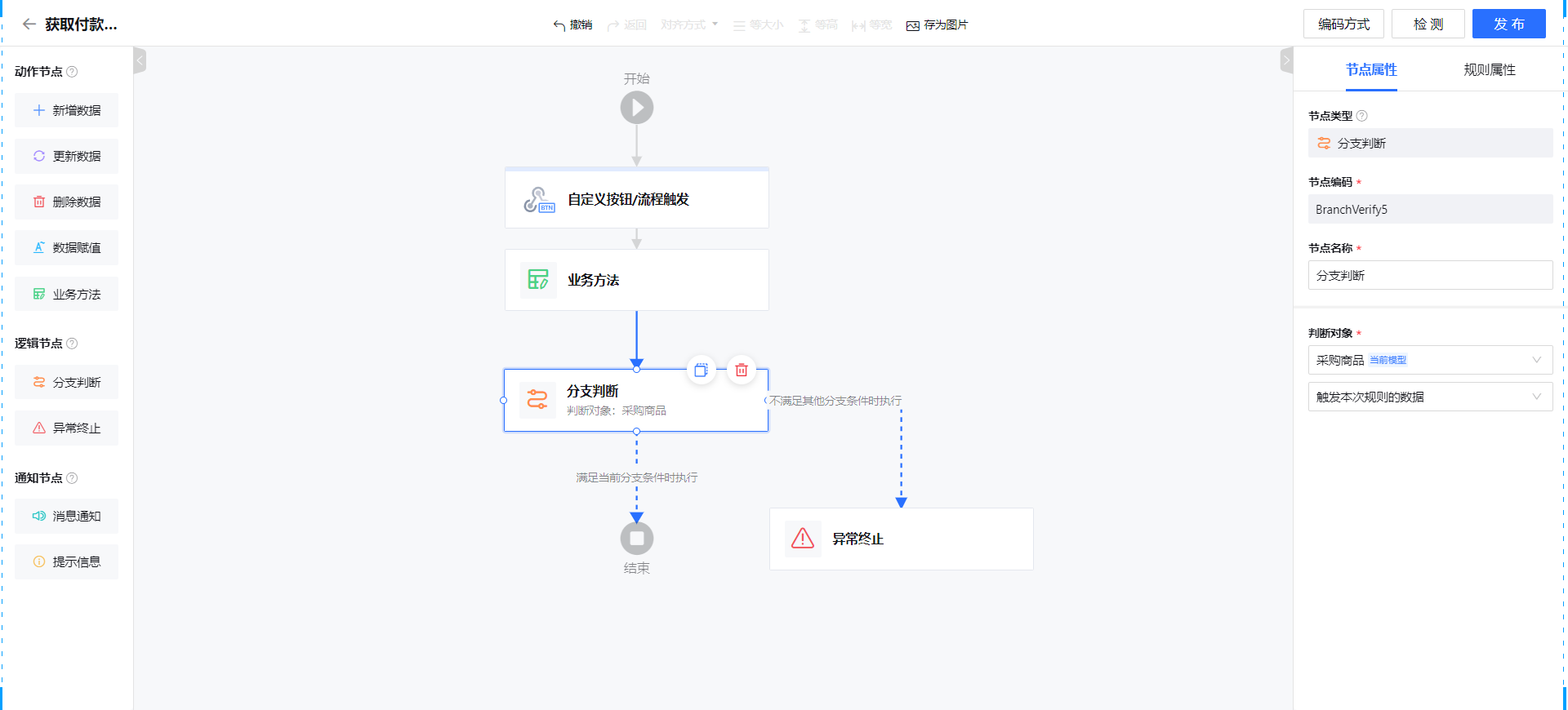

增加分支判斷，設定到結束的分支條件：付款狀態是已付款

若不滿足此條件則到異常終止，設定提示語“付款失敗，請驗證”

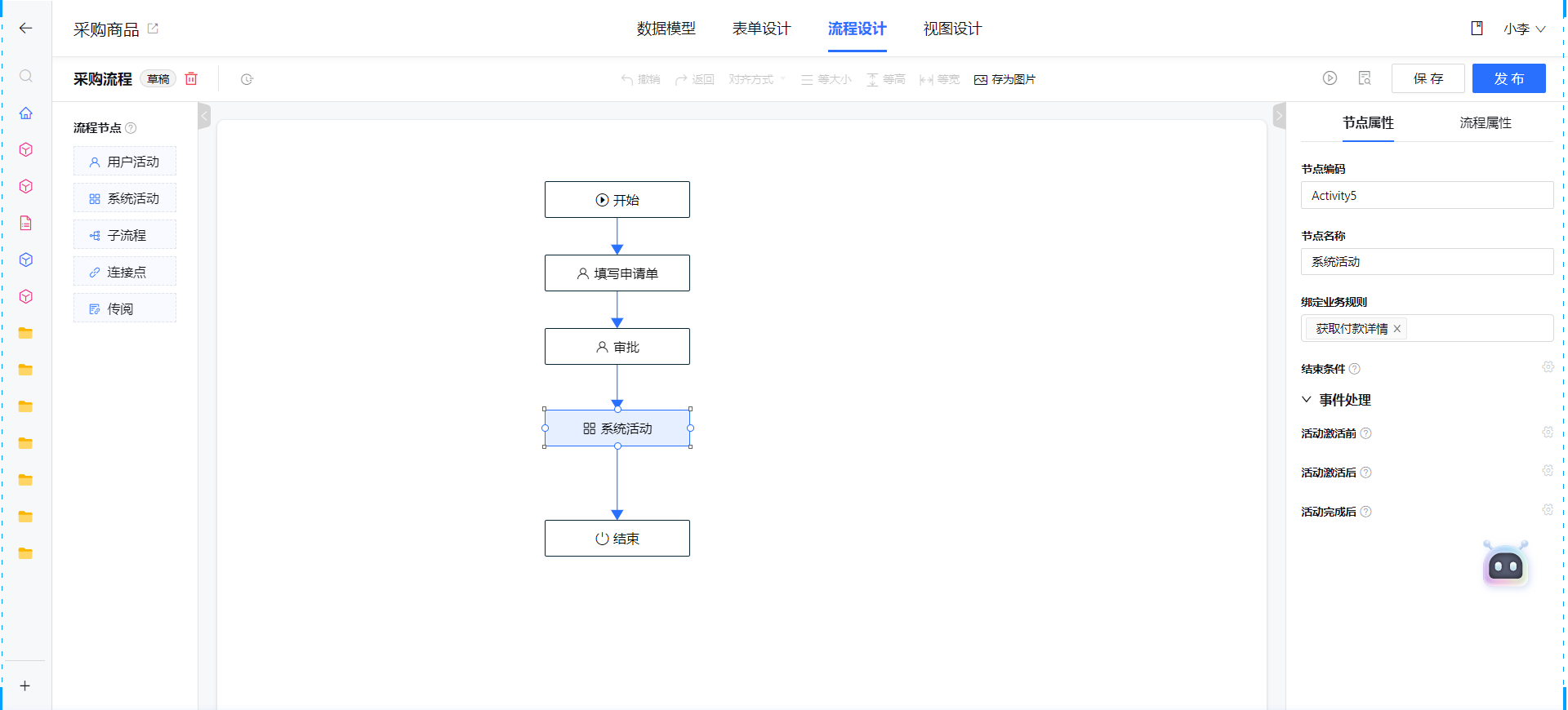

4、流程中增加系統活動節點，選擇“獲得付款詳情”規則

效果展示

【採購商品】中發起流程後，若從財務系統獲得付款狀態爲“已付款”，則流程正常結束，若不是已付款則流程異常並提示

示範二：Soap 適配器

Info

進銷存系統商品採購後，調用銷售系統的服務進行資料對接

步驟

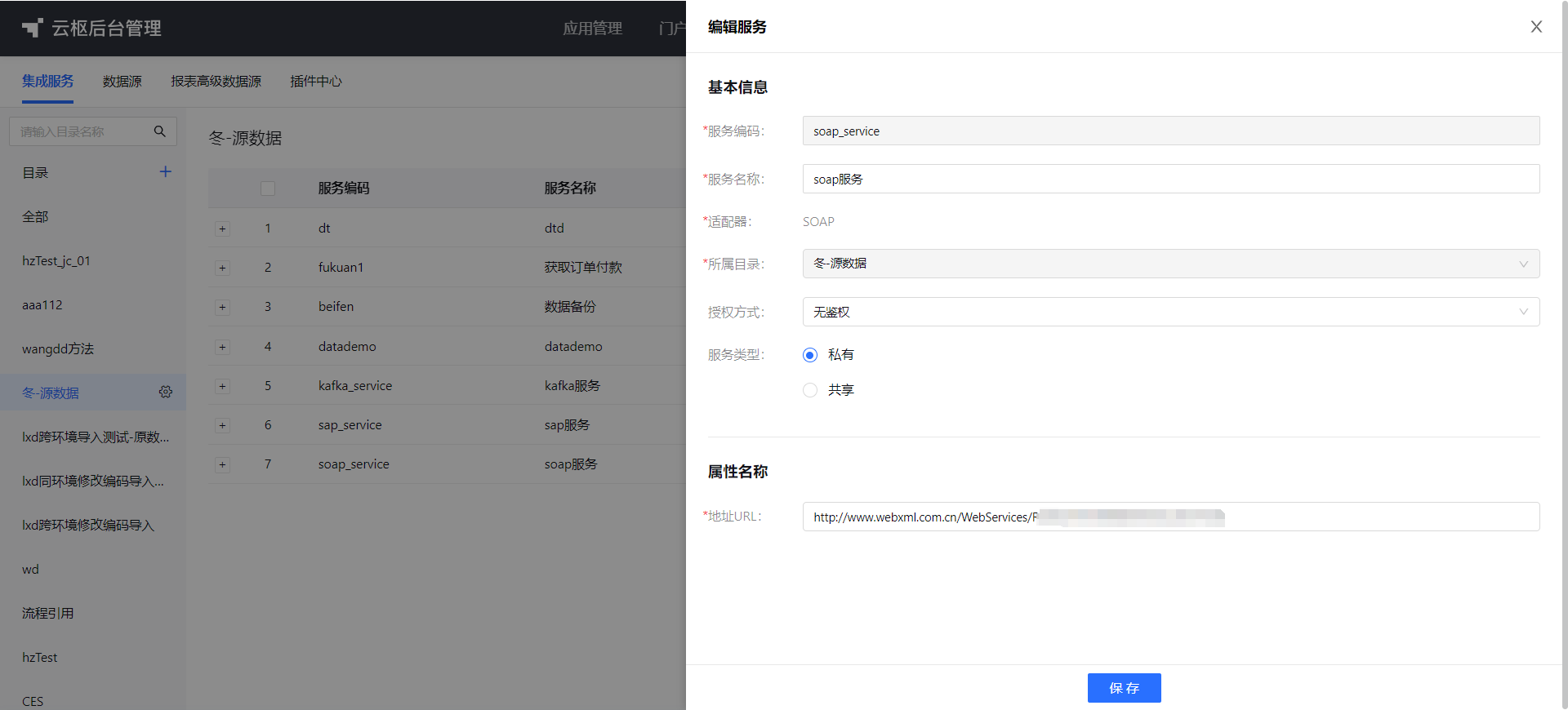

1、新增整合服務方法，「業務整合」—>「整合服務」—>「新增服務」，選擇soap適配器，輸入要調用的soap的地址URL，保存

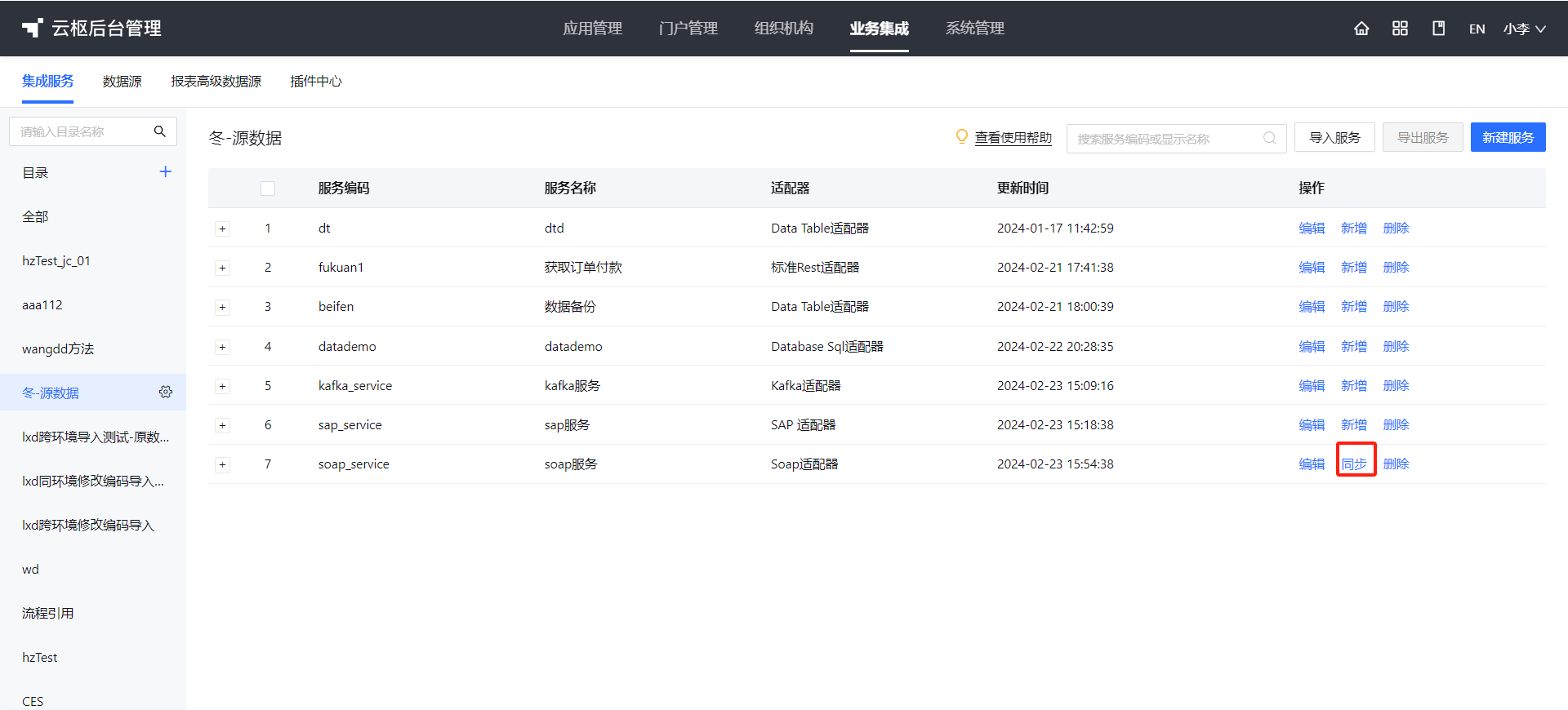

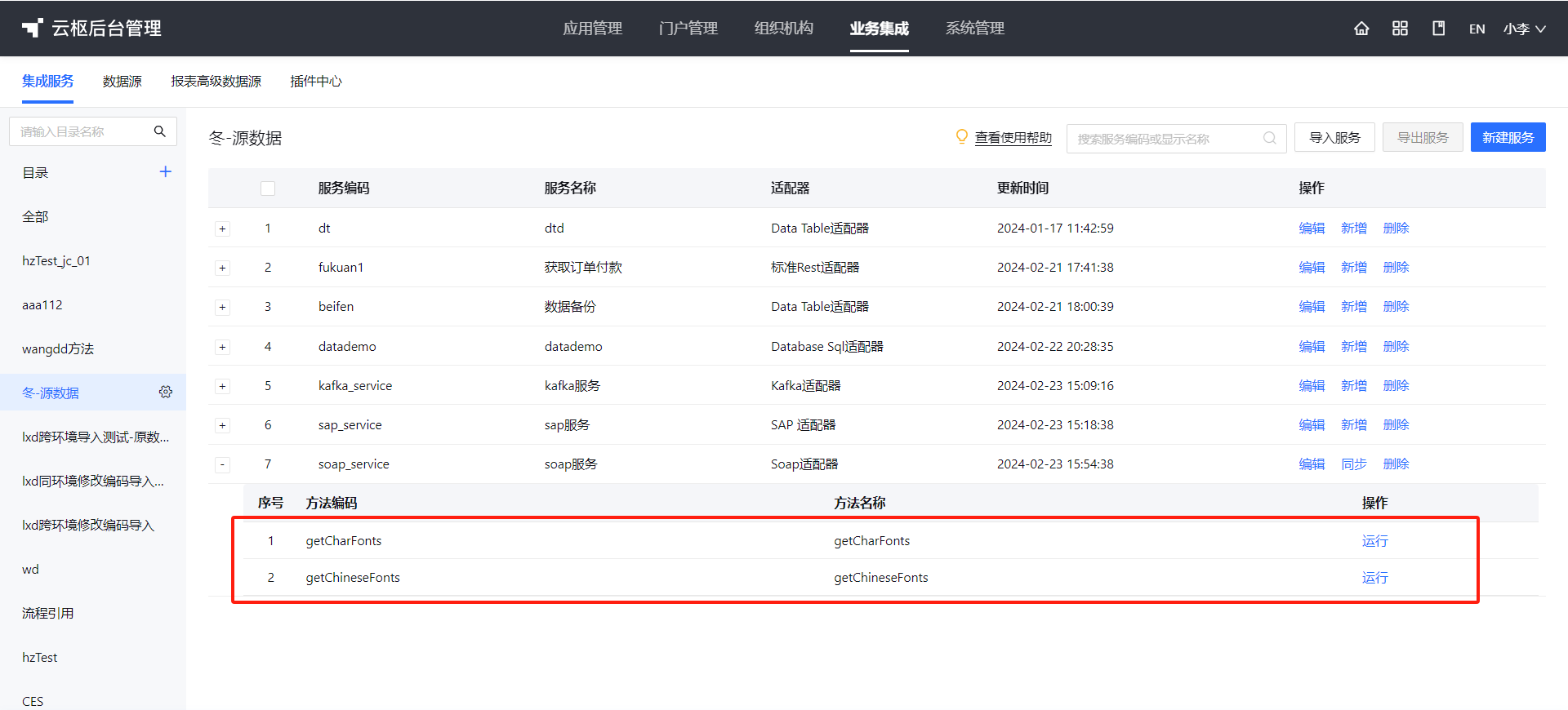

2、點擊此服務的“同步”按鈕，獲得此服務下已經定義好的方法

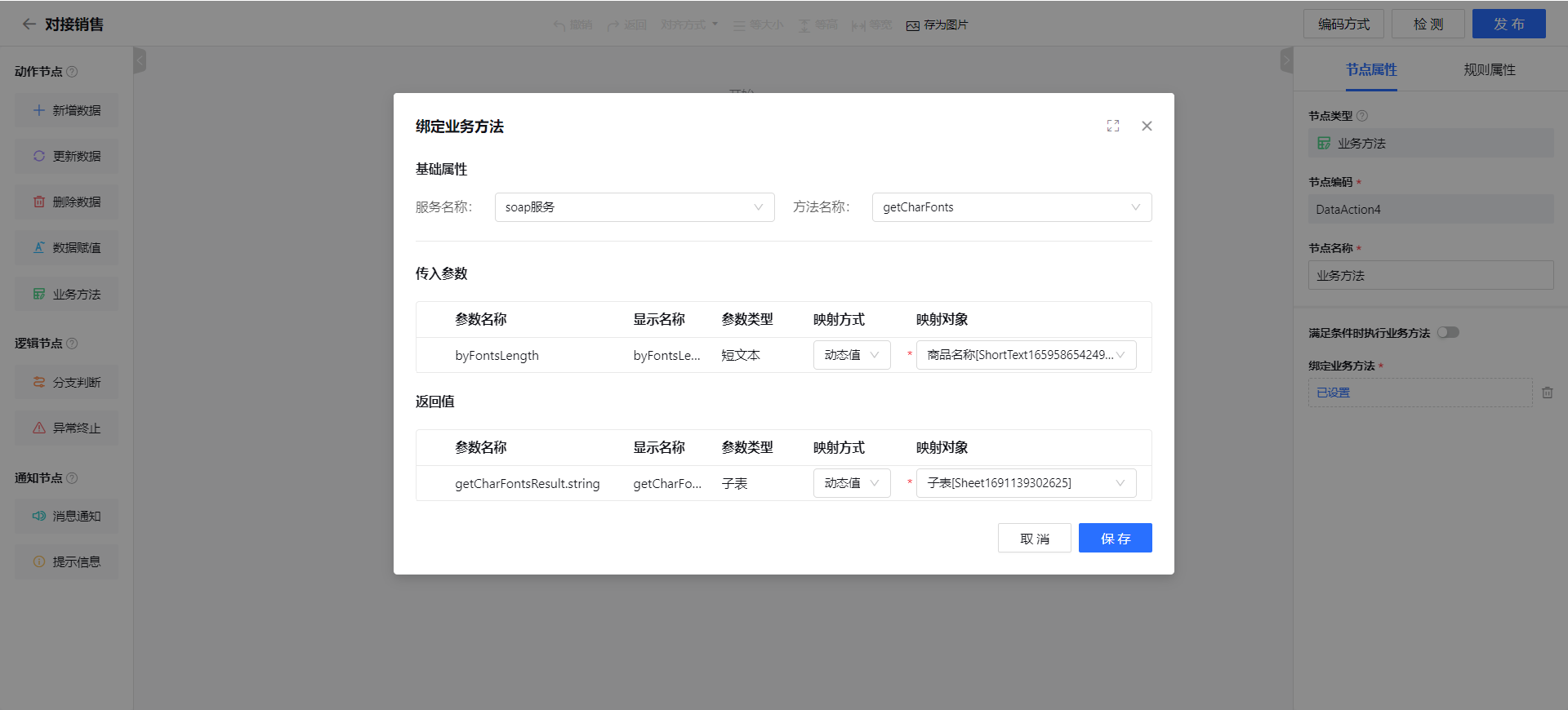

3、表單規則中調用相關的表單方法

示範三：Data Table適配器

Info

金融企業中資料的完整性要求較高，對核心業務的資料需實時做備份；業務處理時直接對備份資料庫的表做增刪改查

步驟

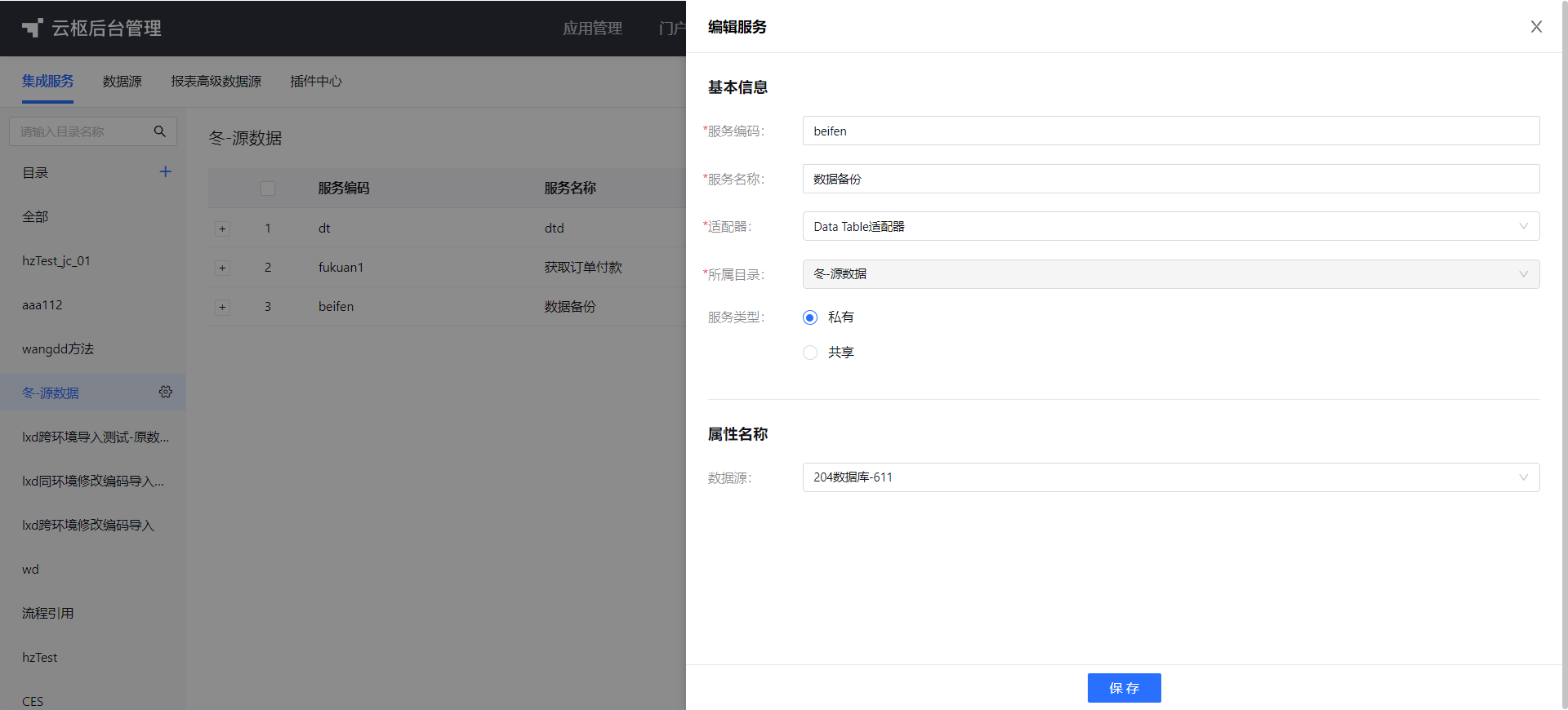

1、「業務整合」—>「整合服務」—>「新增服務」：新增整合服務方法，選擇“Data Table適配器”，選擇要獲得資料的資料來源，保存成功

2、在剛剛的表單服務下，新增表單方法

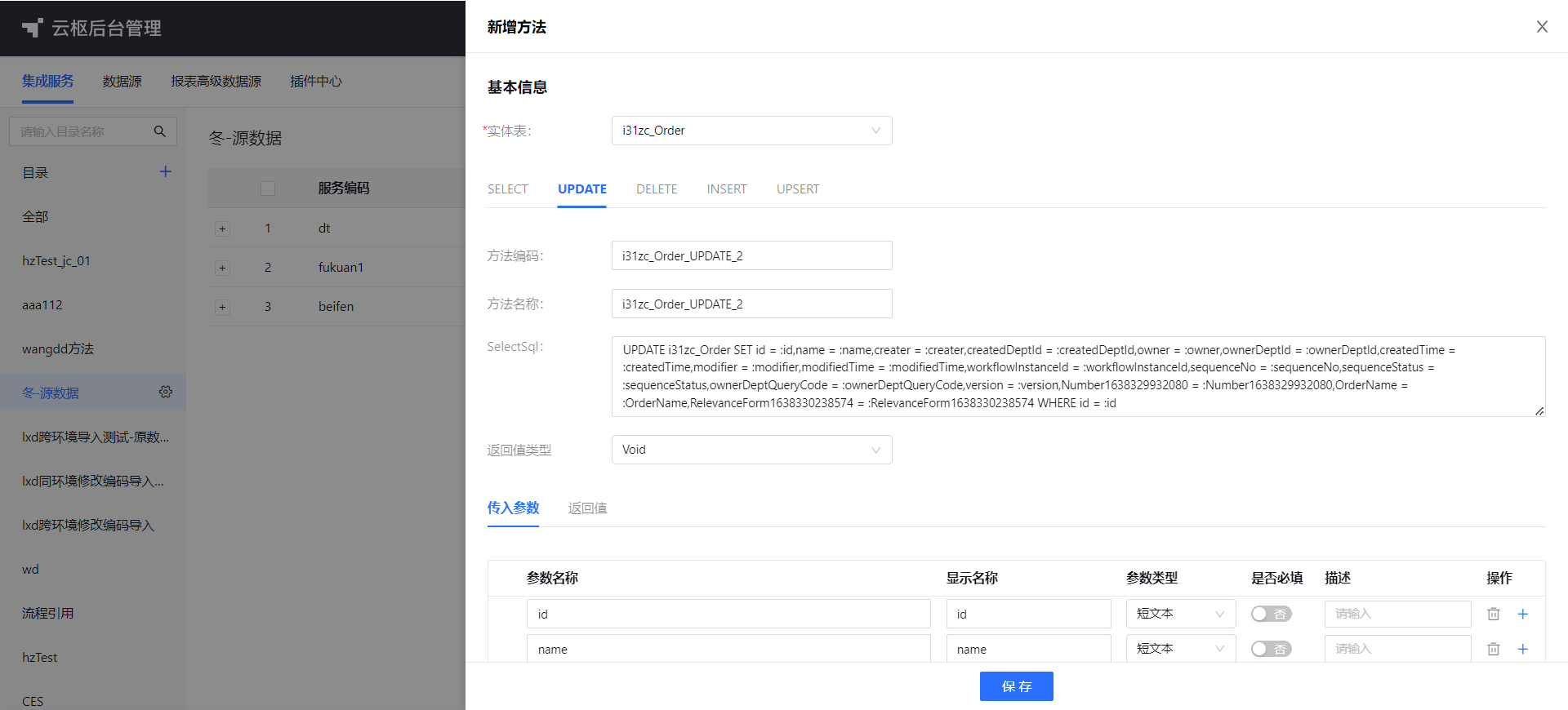

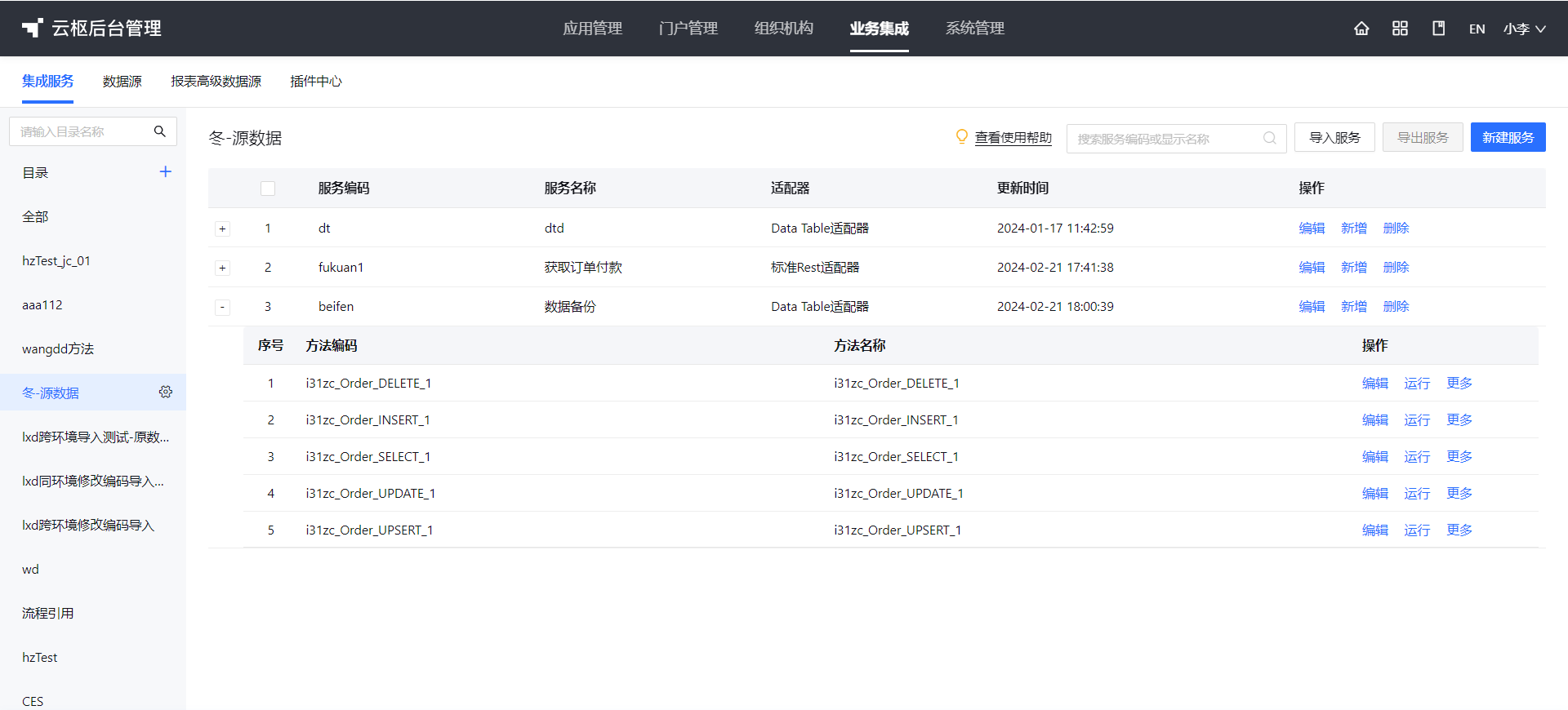

選擇資料表order，下方自動顯示5個方法，預設有sql和參數

i31zc_Order_DELETE_1
i31zc_Order_INSERT_1
3i31zc_Order_SELECT_1
4i31zc_Order_UPDATE_1
i31zc_Order_UPSERT_1

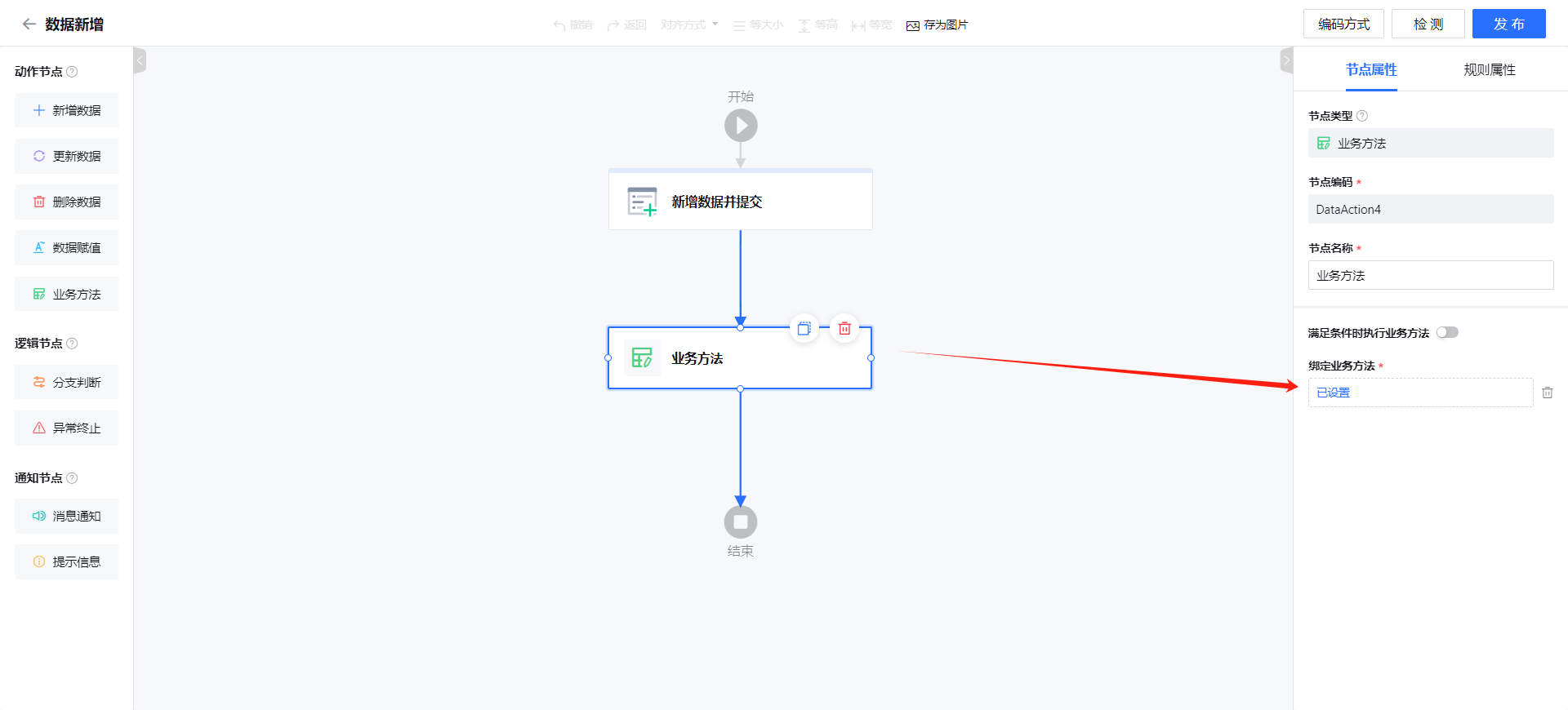

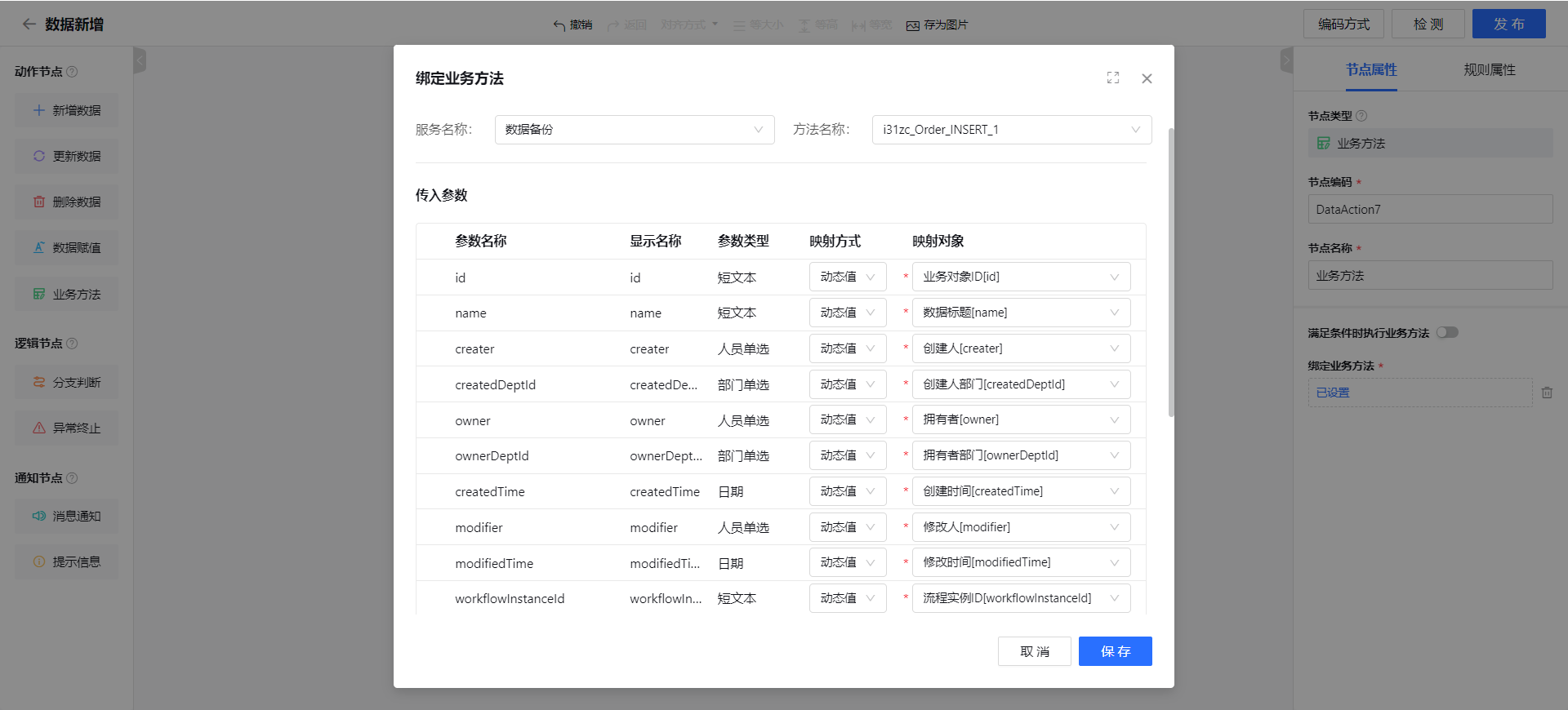

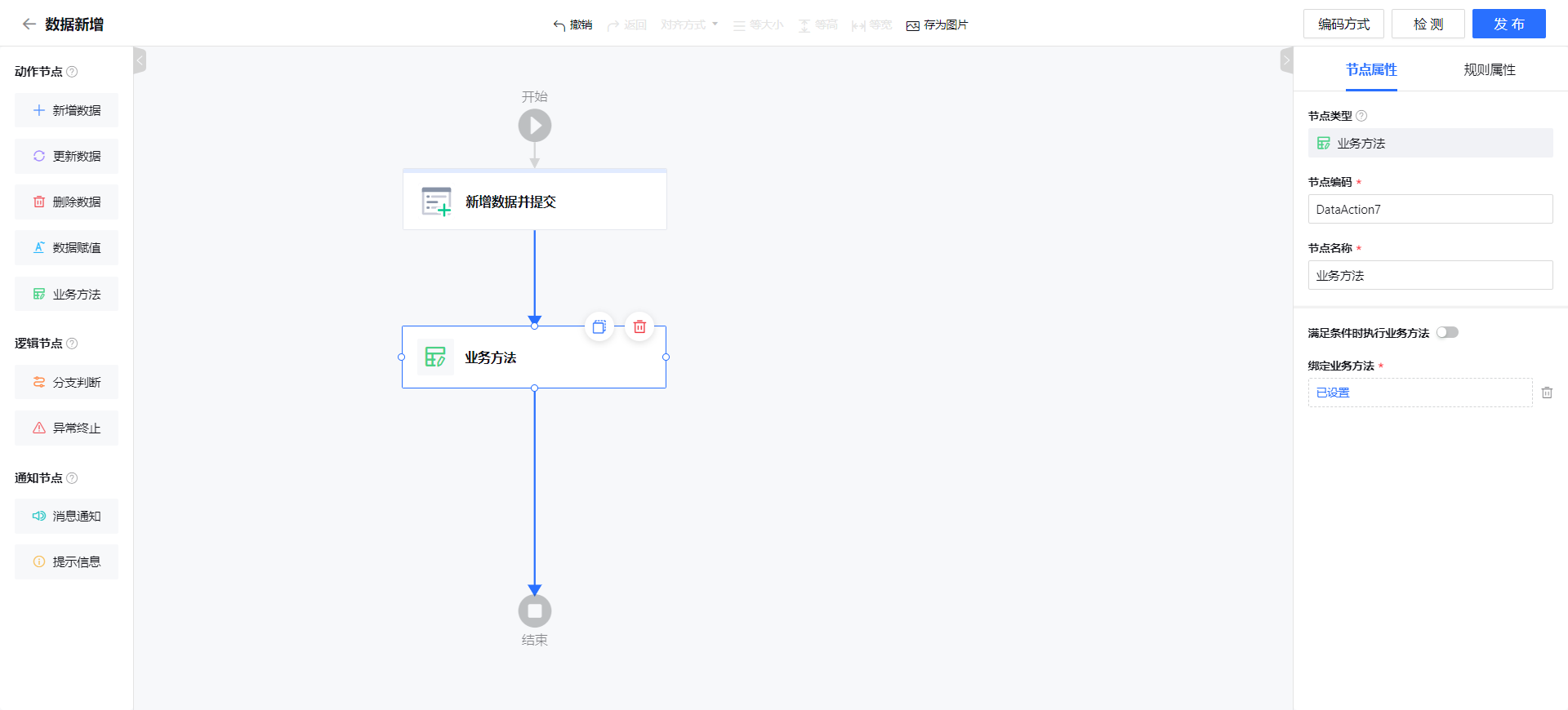

3、資料新增規則中，新增表單方法，並選擇備份資料的方法

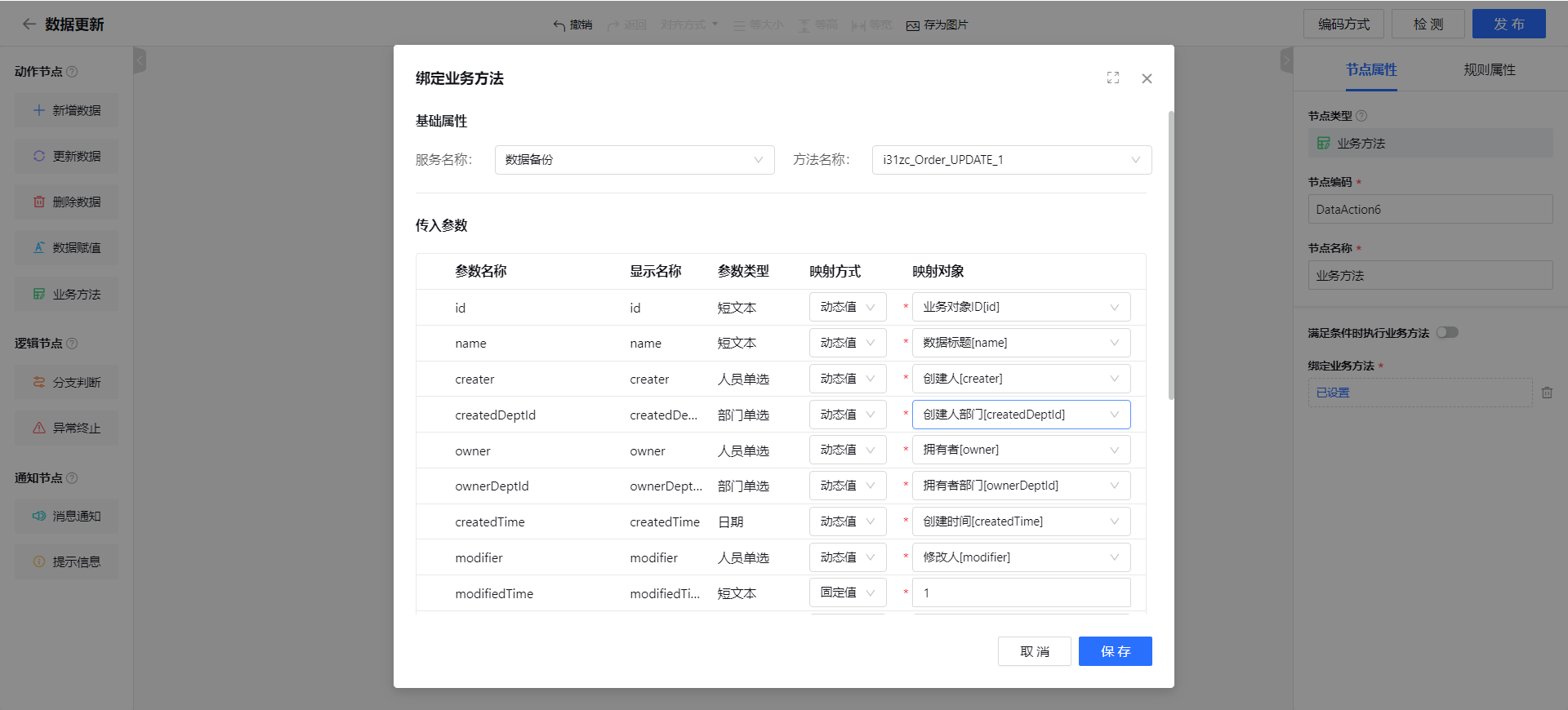

4、同樣的方式在資料更新、資料刪除中，設定update、delete方法

效果展示

【設備盤點】新增、更新、刪除資料時，同步到備份資料庫的order表中

示範四：Database Sql適配器

Info

考勤專員把xx網絡能源技術股份有限公司的考勤記錄，定時同步到雲6中的recordDemo表單中

步驟

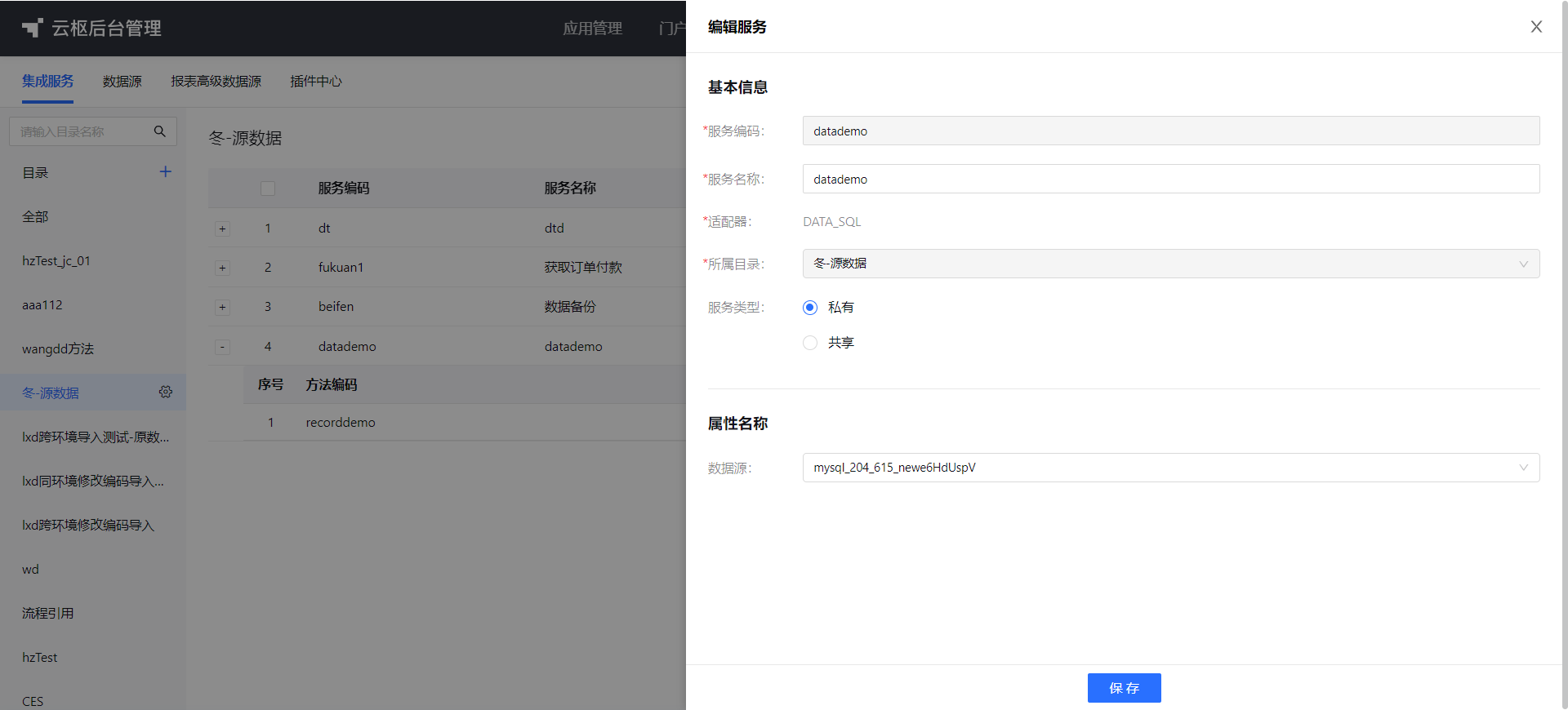

1、新增整合服務方法，「業務整合」—>「整合服務」—>「新增服務」，選擇要獲得資料的資料來源；

適配器：Database Sql適配器，資料來源：204資料庫

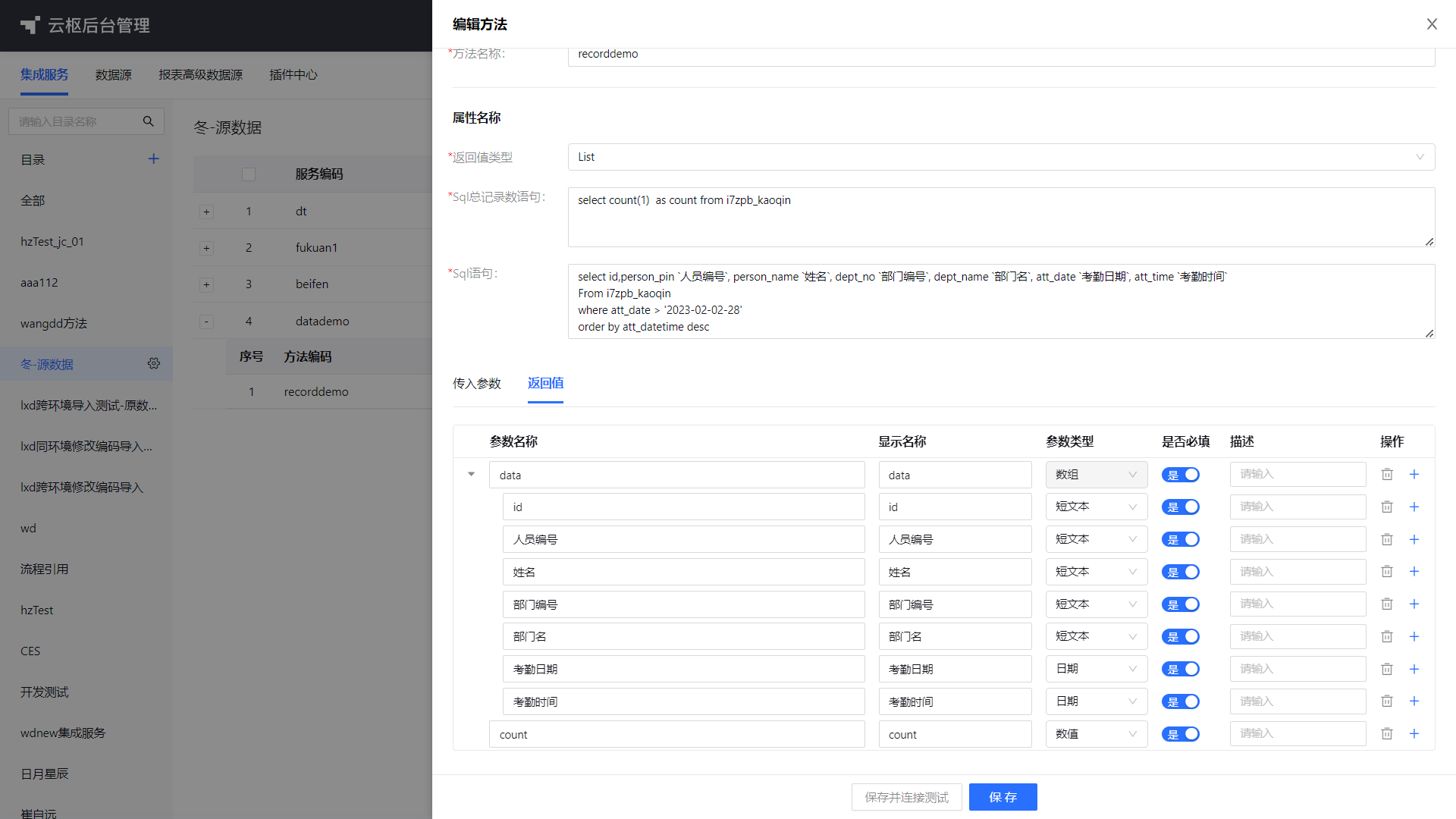

2、新增獲得資料的方法，並寫入sql查詢語句，從kaoqin表中獲得資料

人員編號：person_pin
姓名：person_name
部門編號：dept_no
部門名：dept_name
考勤日期時間：att_datetime
考勤日期：att_date
考勤時間：att_time

設定相應的返回值參數，如下圖

保存並連接測試

3、在模型下調用表單方法

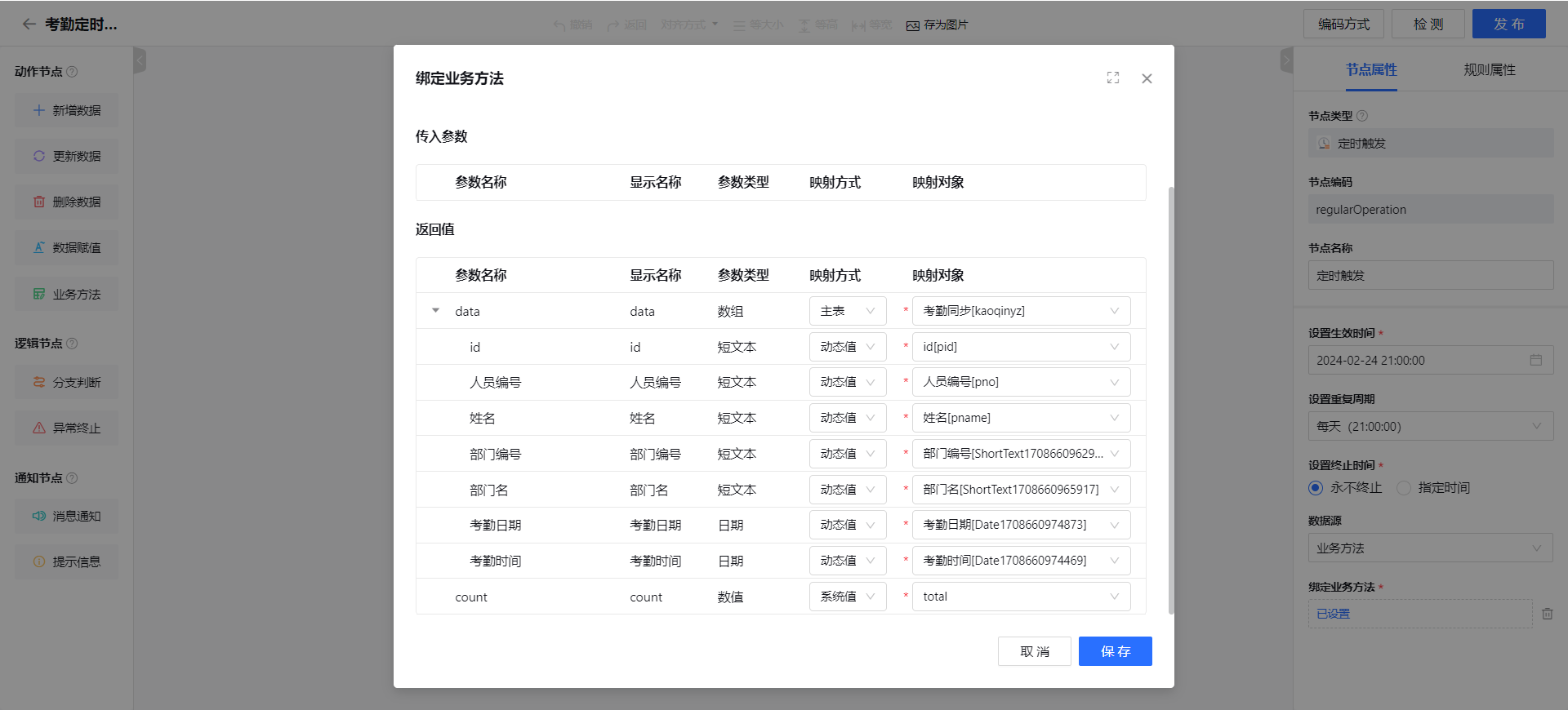

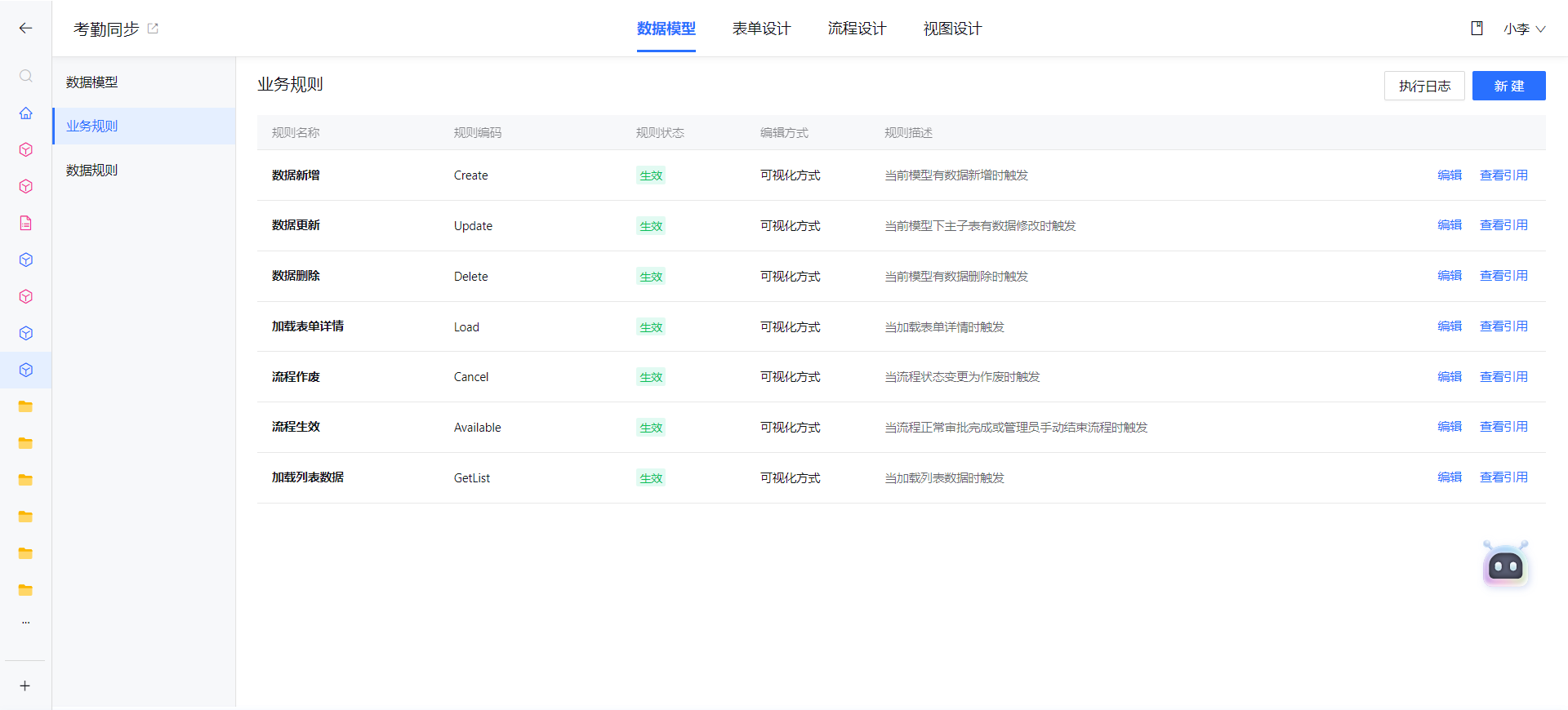

進入模型【考勤同步】，建立定時觸發，將定時任務與整合服務-方法綁定，並設定需要返回的參數

路徑：「考勤同步」—>「資料模型」—>「表單規則」—>「新增定時觸發」

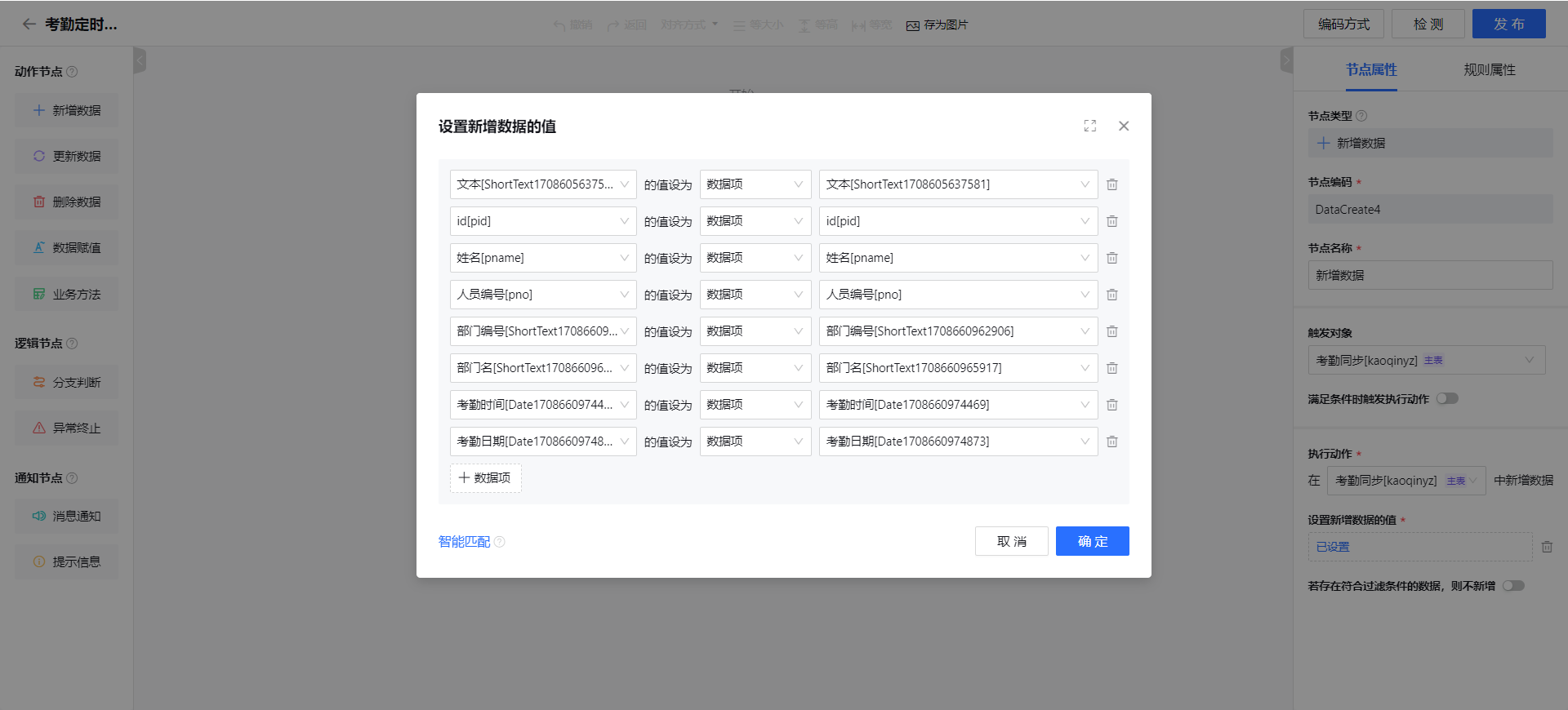

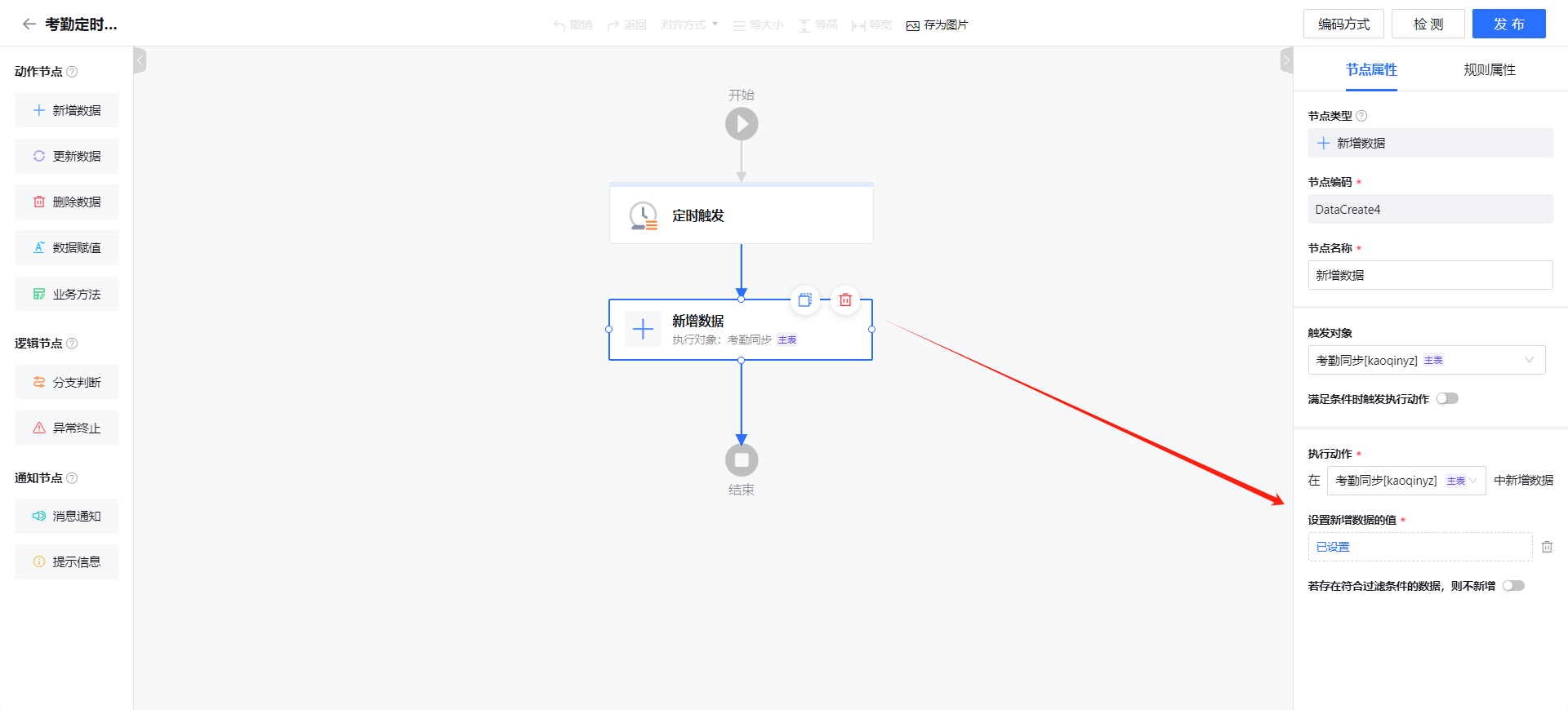

4、增加節點“新增資料”，通過定時任務獲得的資料，新增到模型中，並展示出來

效果展示

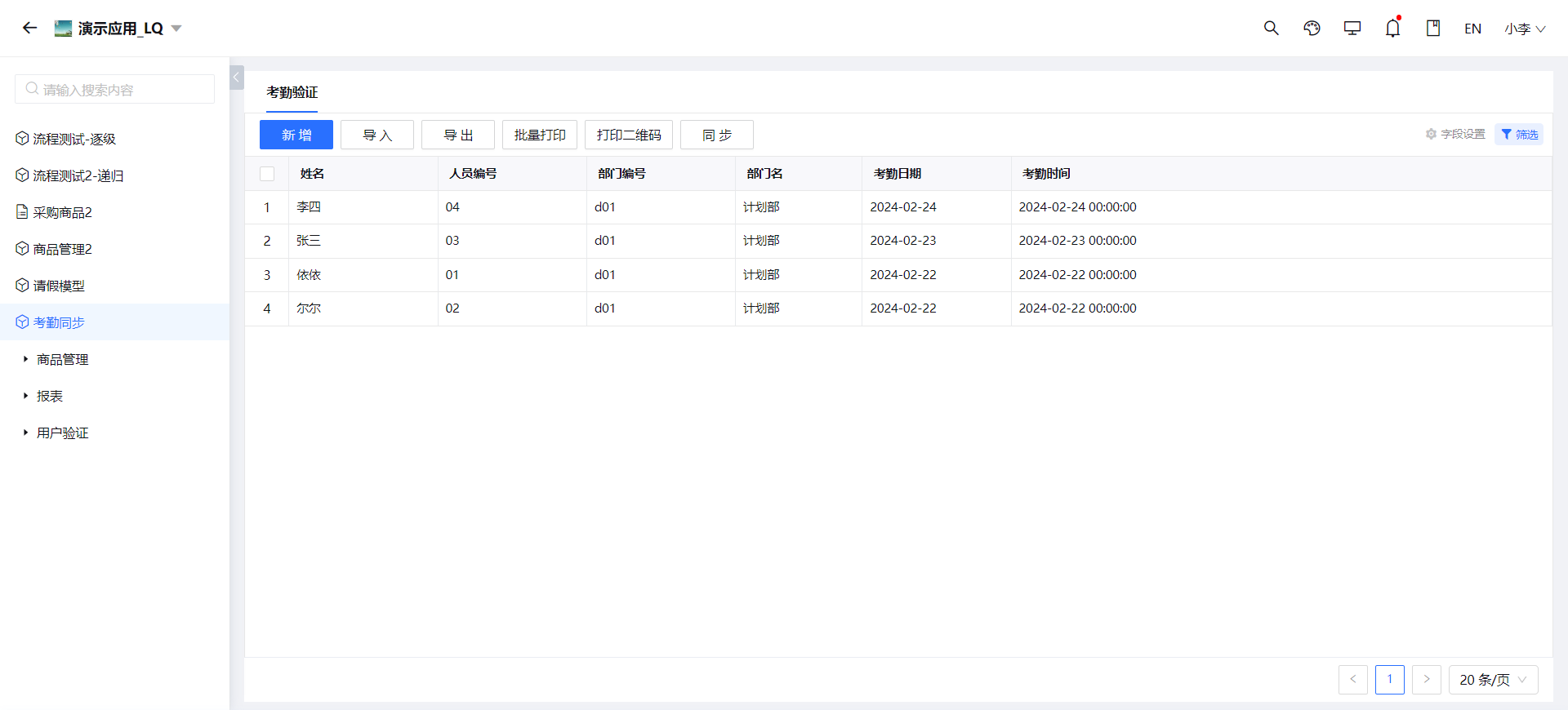

前臺視圖列表可查看定時獲得到的資料

示範五：Kafka適配器

Info

HR系統中，員工管理中的資料實時推送到kafka儲存，運營系統根據需要拉取員工資料

注：此處做資料儲存示範，其他系統拉取不做展示自己設定

步驟

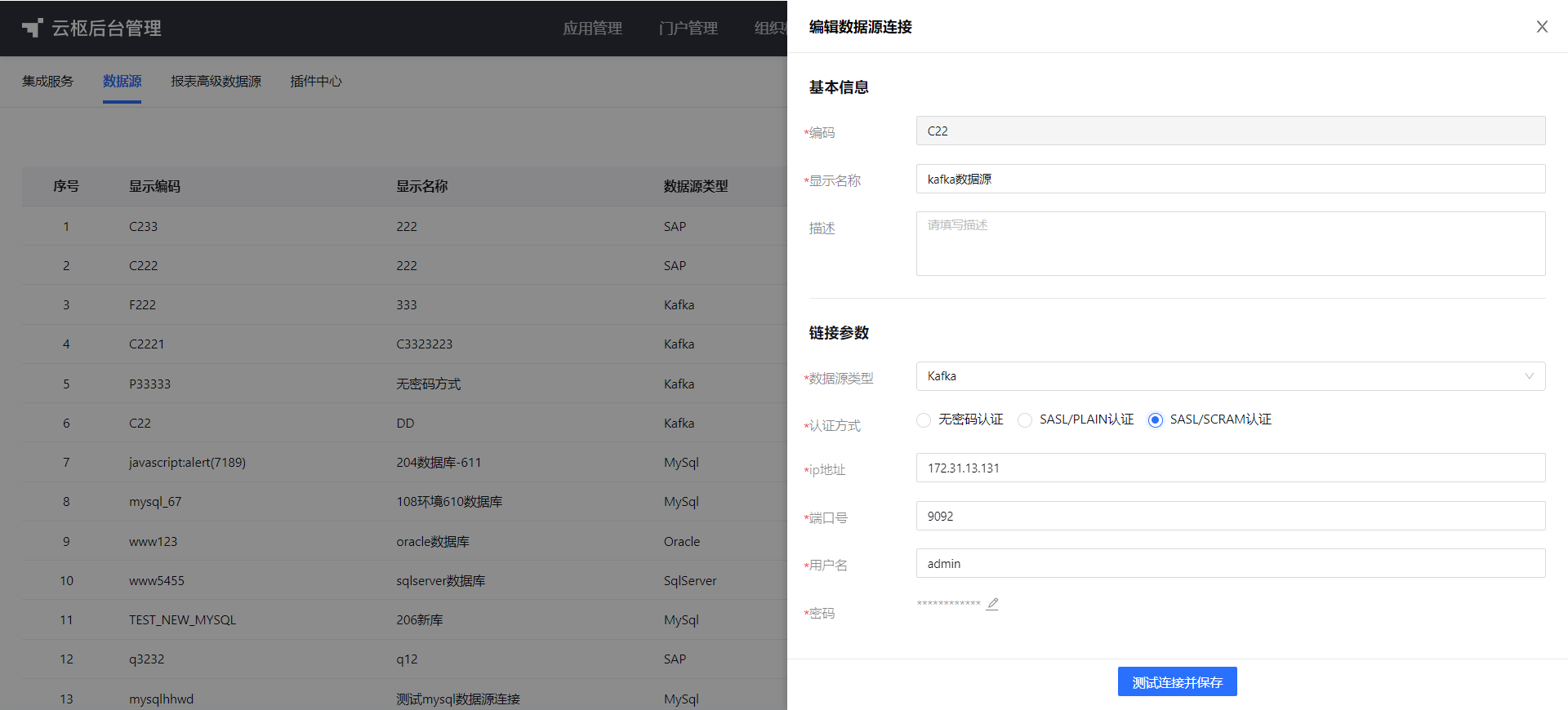

1、「業務整合」—>「資料來源」—>「新增資料來源」，新增資料來源

設定kafka資料來源時，目前支持三種認證方式：無密碼認證、SASL/PLAIN認證、SASL/SCRAM認證
無密碼認證：輸入ip、端口號即可
SASL/PLAIN認證：在kafka設定KAFKA_SECURITY_INTER_BROKER_PROTOCOL爲SASL_PLAINTEXT情況下，使用的是該認證模式，用戶密碼爲jaas.conf中的用戶密碼
SASL/SCRAM認證：在kafka設定KAFKA_SECURITY_INTER_BROKER_PROTOCOL爲SCRAM-SHA-256/SCRAM-SHA-512的情況下，使用的是該認證模式，該認證模式下用戶密碼爲自己建立的用戶密碼

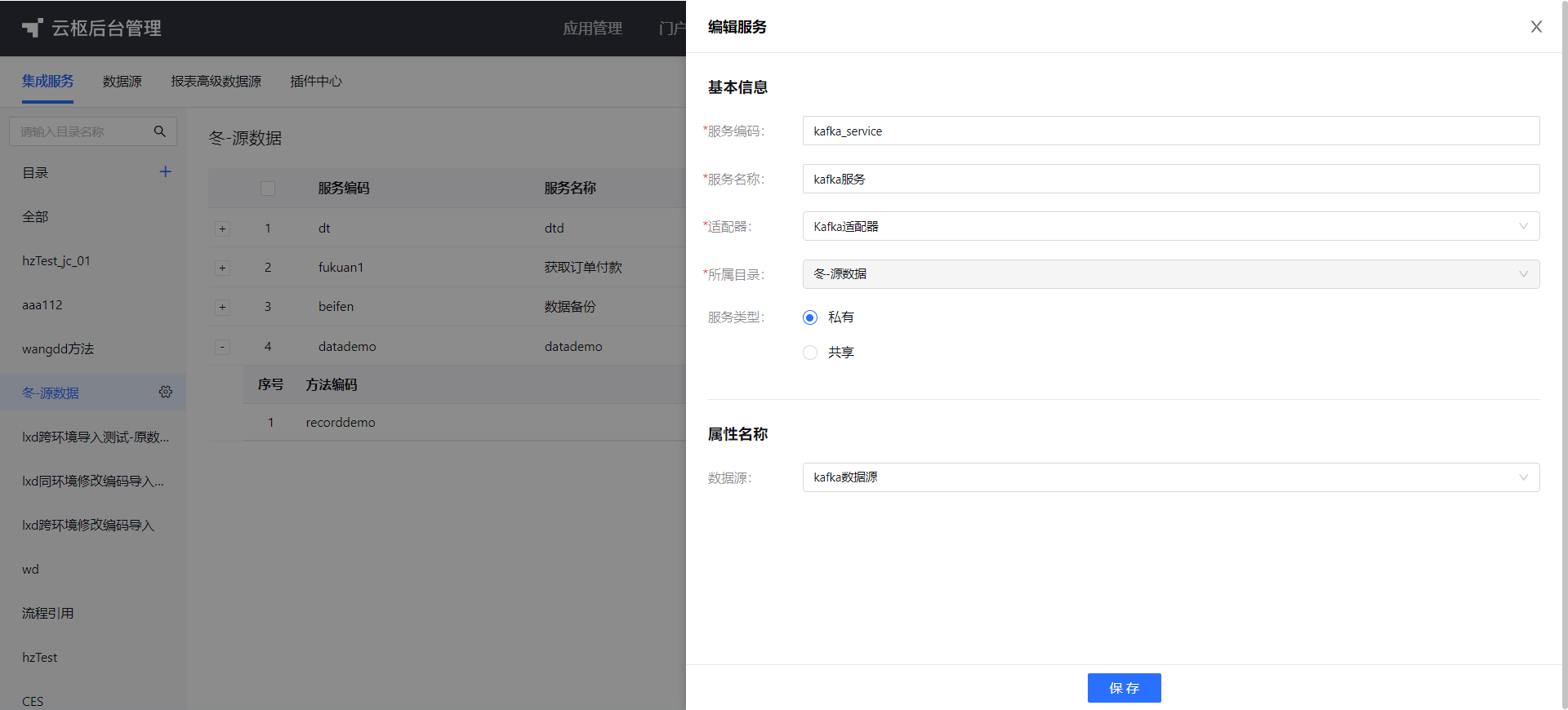

2、新增整合服務方法，「業務整合」—>「整合服務」—>「新增服務」，選擇資料來源，資料來源只能選擇Kafka類型的資料來源

適配器：Kafka適配器，資料來源：kafka資料來源

3、新增獲得資料的方法，選擇發送模式、設定參數如下

發送模式分爲三種：
發後既往：不會返回發送結果，速度最快，但訊息的發送結果沒有保證；
同步發送：會返回發送結果，且保證訊息的順序，選擇該發送模式，返回值會預設存在一個接受結果的參數，如果不需要獲得發送結果，可以刪除該返回值；
異步發送：會返回發送結果，但不保證訊息的順序，性能比同步發送更好，選擇該發送模式，返回值會預設存在一個接受結果的參數，如果不需要獲得發送結果，可以刪除該返回值；
